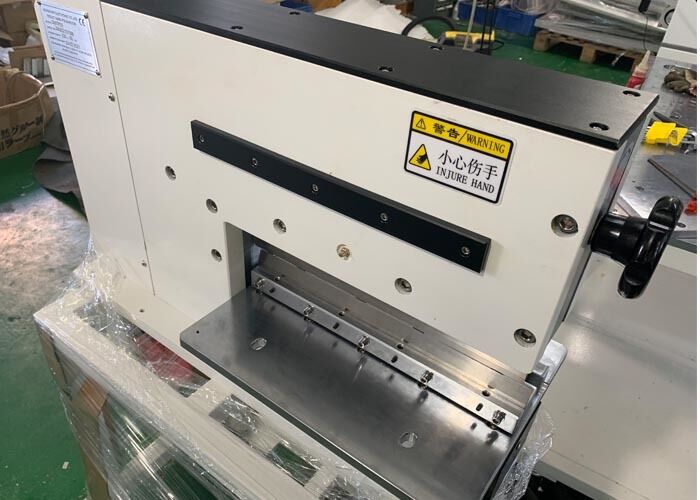

V Cut PCB Depaneling Machine garantindo o mínimo de esforço mecânico sobre PCBs durante o processo de despanel para melhor rendimento

Nome da marca:	Winsmart
Número do modelo:	SMTPD2
MOQ:	1 unidade
Price:	negotiable
Detalhes da embalagem:	Caixa de madeira compensada
Termos de pagamento:	T/T

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem:

China

Certificação:

Modo acionado:

PNEUMÁTICO

Pressão do Ar:

0,4-0,6Mpa

Espessura de corte:

0,6-3,5 mm

Comprimento de corte:

580mm

Capacidade de repetir:

μm ±2

Material PCB:

Alumínio, CEM, FR4

nome:

Depanelizador de PCB com corte em V com núcleo de metal

Velocidade de corte:

0-300 mm/s

Recursos de segurança:

Botão de parada de emergência, tampa de segurança

Vídeo da inspeção:

Oferecido

Conexão do PWB:

V-corte

Dimensão:

780x300x450mm

Força de corte:

Ajustável

Material da lâmina:

Aço de alta velocidade

Modo de operação:

corte automático

Fonte de energia:

220V/50Hz ou 110V/60Hz

Componente máximo:

60 mm de altura

Taxa de potência:

Dirigido:

Motor

Habilidade da fonte:

500 unidades/ano

Destacar:

V Máquina de desmontagem de PCB de corte tensão mínima

Máquina de desenho de PCB melhor rendimento

V Tensião mecânica da máquina de corte

Descrição do produto

Máquina de Depanelização de PCB V-Cut garantindo estresse mecânico mínimo nas PCBs durante o processo de depanelização para melhor rendimento

Descrição do Depanelizador de PCB V-Cut:

Este Depanelizador de PCB V-Cut é uma máquina de separação de precisão profissional especialmente projetada para cortar e dividir painéis de PCB com pré-ranhuras em V. Adota uma estrutura de corte mecânico de rolo precisa para realizar a separação de placas limpa, suave e de baixo estresse, sem puxar trilhas, rachar substratos ou danificar juntas de solda e componentes SMD.

Com altura de lâmina, posição da plataforma e velocidade de corte ajustáveis, a máquina é compatível com várias espessuras de PCB, profundidades de ranhura em V e diferentes materiais de placa, como substratos de FR4 e alumínio. Com calibração estável da lâmina e desvio de corte mínimo, garante qualidade de depanelização consistente e alta repetibilidade para produção em massa.

Compacto na estrutura, fácil de operar e de baixa manutenção, este separador V-cut melhora muito a eficiência de produção, reduzindo a quebra de placas e a taxa de defeitos de produtos, sendo uma solução ideal para montagem SMT, fabricação de eletrônicos e processamento de PCBs em lote.

Recursos do Depanelizador de PCB V-Cut:

1). Design híbrido pneumático e elétrico, corte com duas lâminas retas, adequado para dividir chapas SMD de precisão, placas de circuito de alumínio.
2). Trabalho de perfuração, adequado para PCBs de todas as espessuras, curso de corte da placa é inferior a 2 mm, sem preocupações com segurança operacional.
3). Reduz o estresse interno gerado ao cortar a placa para menos de 180µST para evitar rachaduras de estanho e prevenir danos a peças de precisão.
4). corta a borda da ranhura em V e a largura da peça é de 0,3 mm, a altura é de 50 mm.
5). Lâminas podem ser reafiadas
6). O estresse de corte é inferior a 300 uE.

Depanelizador de PCB V-Cut Especificações:

Modelo	SMTPD2
Acionado por	Pneumático
Comprimento da lâmina	600mm
Dispositivo de corte	Disponível
Garantia	1 ano
Alimentação de PCB	Manual
Material da PCB	Alumínio, CEM, FR4
Repetibilidade	±2 µm
Sistema de controle	Manual
Nome	Separador Pneumático de PCB

Aplicações do Depanelizador de PCB V-Cut:

É amplamente utilizado na indústria moderna de PCBs com V-score, melhora o efeito de corte para evitar danos aos componentes.

Por favor, forneça os seguintes parâmetros de seus painéis para confirmar se a máquina padrão é adequada para suas aplicações:

1. Altura máxima do componente

2. Distância mínima entre o componente e a ranhura em V

3. Comprimento máximo do painel

Depanelizador de PCB V-Cut Vantagens:

Sem Estresse Térmico: Ao contrário dos métodos a laser ou de roteamento, o corte mecânico evita o acúmulo de calor.

Alta Precisão de Corte: Separação limpa e sem rebarbas de placas de alumínio densas.

Operação sem Poeira: Sem detritos ou poeira como no roteamento mecânico.

Suporta PCBs Grossas: Projetado para materiais de placa robustos e de alta corrente.

Compatibilidade com Placas Longas: Ideal para fitas de LED e aplicações de iluminação linear.

Resultados Repetíveis: Qualidade consistente em produção de alto volume.

Embalagem e Envio:

Embalagem do Produto:

A máquina separadora de PCB será embalada em uma caixa de papelão resistente para evitar danos durante o transporte.
Todos os acessórios e peças necessários serão colocados com segurança dentro da caixa.
A caixa será rotulada com o nome do produto e especificações para fácil identificação.

Envio:

O produto será enviado através de um serviço de courier confiável para garantir uma entrega segura e pontual.
Os clientes receberão um número de rastreamento para monitorar o status de seu envio.
O custo de envio será calculado com base na localização do cliente e nas preferências de envio.
Clientes internacionais podem precisar pagar taxas alfandegárias adicionais ao receberem seu pedido.
