Máquina de corte a laser em linha de estado sólido de 355nm para área de trabalho personalizada

Nome da marca:	Winsmart
Número do modelo:	SMTL600
MOQ:	1 conjunto
preço:	USD1-150K/set
Detalhes da embalagem:	caixa de madeira compensada
Termos de pagamento:	L/C, T/T, Western Union

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem:

China

Certificação:

Material da PCB:

FR4, FPC

Cutting Stress:

Área de trabalho:

300x400mm

Tipo Laser:

Garantia:

12 meses

Nome:

Máquina de corte a laser em linha

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

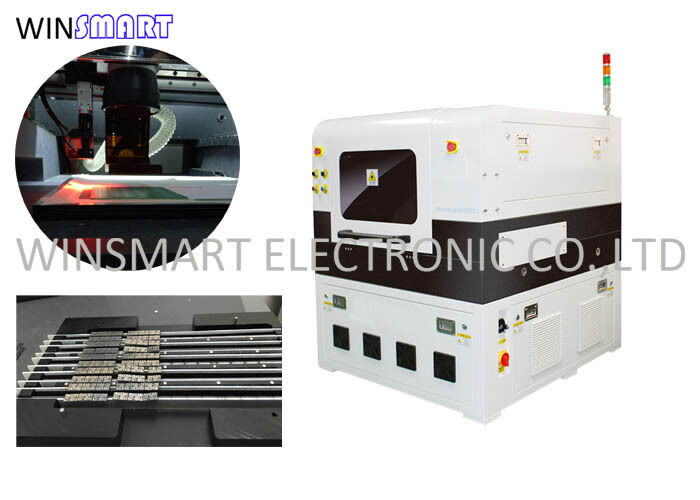

Máquina de Corte a Laser Inline de Estado Sólido 355nm para Área de Trabalho Personalizada

Introdução da Máquina de Corte a Laser PCB Inline:

Uma Máquina de Corte a Laser PCB Inline é um sistema totalmente automatizado e de alta precisão projetado para cortar ou depanelar placas de circuito impresso (PCBs) usando tecnologia laser. Ao contrário dos sistemas autônomos, as máquinas inline são integradas diretamente em uma linha de produção SMT (Surface Mount Technology), permitindo o carregamento, corte e descarregamento automatizados de placas sem intervenção manual.
Esta máquina é ideal para a fabricação de PCBs de alto volume e alta variedade, onde precisão, limpeza e velocidade são críticos.

Máquina de Corte a Laser PCB InlineEspecificação:

Tipo de Laser	Laser UV de estado sólido bombeado por diodo Q-Switched
Comprimento de Onda do Laser	355nm
Marca do Laser	Optowave
Precisão de Posicionamento da Mesa de Trabalho do Motor Linear	±2μm
Precisão de Repetição da Mesa de Trabalho do Motor Linear	±1μm
Velocidade de Varredura	2500mm/s (máx)
Campo de Trabalho	40mmх40mm
Mesa de Trabalho	Uma
Área de Trabalho	300x400mm
Tipo de PCB	V-cut e Tab
Material da PCB	FR4, FPC
Espessura da PCB	0,2-3mm
Câmera CCD	Marca Alemã
Plataforma da Mesa	Mármore
Modo de Resfriamento	Resfriador de água
Sistema de Exaustão	Sim
Serviço	Instalação e treinamento no local
Garantia	12 meses
Condição da Máquina	Nova
Posicionamento	Fixação

Funções da Máquina de Corte a Laser PCB Inline:

Depaneling/Corte a Laser: Separa com precisão várias PCBs de um painel grande usando energia laser.

Manuseio Automatizado de Placas: Carregamento e descarregamento de PCBs baseado em esteira sem entrada manual.

Alinhamento Baseado em Visão: Sistema de câmera embutido digitaliza fiduciais para posicionamento e corte precisos.

Leitura de Código de Barras/Rastreabilidade (opcional): Lê códigos de produto para rastreamento e seleção automática de receitas.

Interpretação de Arquivos Gerber/DXF: Suporta programação a partir de arquivos de design de PCB padrão para geração dinâmica de caminho de corte.

Monitoramento em Tempo Real: Acompanha os parâmetros de corte e o status do sistema para controle de qualidade.

Aplicações da Máquina de Corte a Laser PCB Inline:eVantagens:

Fluxo de Trabalho Totalmente Automatizado: Reduz a mão de obra, aumenta a produtividade e suporta o uso sem supervisão 24 horas por dia, 7 dias por semana.

Sem Poeira ou Detritos: Processo de corte limpo elimina a necessidade de pós-processamento.

Sem Tensão Mecânica: Protege componentes frágeis e juntas de solda contra danos.

Alta Precisão: Excelente para contornos de PCB complexos e com tolerâncias apertadas.

Alta Velocidade: Capaz de cortar várias placas por minuto com qualidade consistente.

Flexível e Escalável: Adapta-se facilmente a diferentes designs de placas e volumes de produção.

Baixa Manutenção: Sem consumíveis como lâminas ou roteadores; menor custo a longo prazo.

Taxa de Descarte Reduzida: Minimiza defeitos devido à sua natureza precisa e sem contato.

Pronto para Integração: Compatível com sistemas MES/ERP para implementação de fábrica inteligente.

Aplicações da Máquina de Corte a Laser PCB Inline:PCBs de smartphones, smartwatches e tablets

Placas de sensores e ECUs automotivas

Eletrônicos de dispositivos médicos

Módulos de iluminação LED

PCBs rígidas, flexíveis e rígido-flexíveis

Eletrônicos aeroespaciais e de defesa de alta confiabilidade
