300x300mm Máquina de Desmontagem de PCB a Laser UV sem Estresse

Nome da marca:	Winsmart
Número do modelo:	SMTL300
MOQ:	1 conjunto
preço:	USD1-150K/set
Detalhes da embalagem:	caixa de madeira compensada
Termos de pagamento:	L/C, T/T, Western Union

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem:

China

Certificação:

Material da PCB:

FR4 FPC

Fonte a laser:

25 W UV

Mesa de trabalho:

300x300 mm, mesas duplas

Acessório:

Personalizado

Comprimento de onda:

355nm

Nome:

Máquina UV do PWB Depaneling do laser

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina de Separação de PCB a Laser UV Sem Poeira e Sem Estresse de 300x300mm

Visão Geral da Máquina de Separação de PCB a Laser UV:

Uma Máquina de Separação de PCB a Laser UV é um sistema de alta precisão usado para separar (separar) unidades individuais de placas de circuito impresso de um painel maior, sem estresse mecânico ou contaminação. A área de trabalho de 300 mm × 300 mm torna esta máquina adequada para PCBs de tamanho médio usados em dispositivos móveis, dispositivos médicos, eletrônicos automotivos e muito mais.
Ao contrário dos métodos tradicionais de separação (por exemplo, roteamento, perfuração ou corte em V), esta máquina usa um laser UV para cortar de forma limpa e precisa os substratos de PCB (FR4, poliimida, etc.) sem contato mecânico, garantindo ausência de estresse, poeira e delaminação.

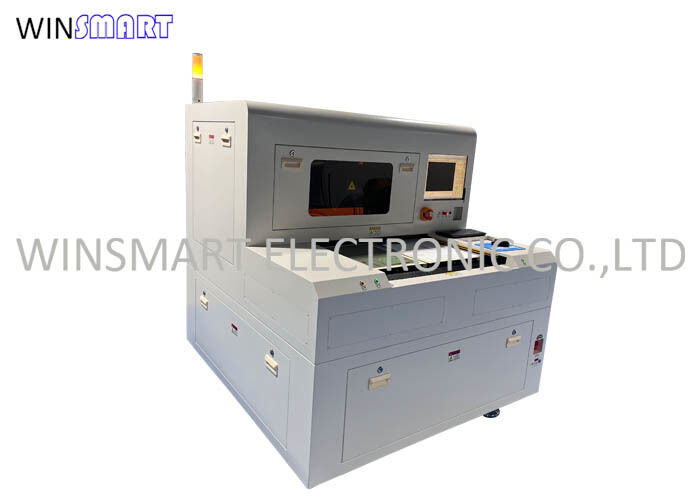

300x300mm Máquina de Desmontagem de PCB a Laser UV sem Estresse 0

Características da Máquina de Separação de PCB a Laser UV:

Área de Trabalho de 300×300mm: Suporta painéis de PCB de tamanho médio com alta flexibilidade.

Corte a Laser UV: Usa um laser UV de 355 nm para corte de alta precisão e baixo impacto térmico.

Sem Estresse Mecânico: Sem contato significa ausência de microfissuras ou danos aos componentes durante a separação.

Operação Sem Poeira: Sem roteamento ou serragem = zero poeira e sem necessidade de pós-limpeza.

Alta Precisão e Exatidão: Precisão de corte tipicamente ±10 μm ou melhor.

Sistema de Visão: Câmera CCD para reconhecimento fiducial e alinhamento dinâmico.

Caminhos de Corte Programáveis: Suporta importação de arquivos DXF/Gerber para contornos de placa complexos.

Zona Afetada pelo Calor (HAZ) Baixa: O laser UV minimiza o estresse térmico e a carbonização.

Gabinete de Segurança: Design totalmente fechado com blindagem a laser e proteção de intertravamento.

Alinhamento Automático de Marca: Garante o alinhamento perfeito para cortes repetidos e precisos.

Máquina de Separação de PCB a Laser UV Especificações:

Modelo	SMTL300, mesas duplas
Potência	380V AC, 50Hz, 20A
Ar Comprimido	Ar comprimido
Dimensão da Máquina	1450(C)x1350(L)x1665(A)mm
Espaço de Instalação	3000x3000x2500mm
Peso da Máquina	800kgs
Temperatura Ambiente	22 ~ 25 ℃
variação de temperatura	dentro de ± 1 ℃ / 24h
umidade ambiente	dentro de 40% ~ 70% (não é permitida condensação óbvia)
Grau livre de poeira	100000 ou melhor
consumo de energia	6KW
Largura de corte	≤ 50mm × 50mm
Materiais de corte	corte total / meio corte de PCB / FPC, LCP / cola e outros materiais relacionados
Espessura de corte	≤ 3mm
Velocidade de corte	≤ 3000mm / S
Precisão geral de usinagem	≤ 30um
Padrão de processamento	linha reta, barra, curva, anormalidade, etc.
Laser	Laser de nanosegundos de onda de luz de 355nm
Frequência de repetição	50-150khz
Potência do Laser	UV 15W@30KHz
Largura do pulso	< 20ns
Estabilidade de energia	< 3% RMS em 8 horas
Qualidade do feixe m ²	< 1.3
Modo	2500mm/S
Garantia	1 ano
Serviço	Treinamento no exterior disponível

Máquina de Separação de PCB a Laser UV Vantagens:

A Máquina de Separação de PCB a Laser UV é uma solução de separação sem contato e de alta precisão projetada para cortar, perfurar e marcar placas de circuito impresso (PCBs). É amplamente utilizada nas indústrias de eletrônicos, dispositivos médicos, automotivos, aeroespaciais e de telecomunicações, onde alta precisão e estresse mínimo são necessários.

É utilizada na separação de PCB devido ao seu curto comprimento de onda (355nm) e alta eficiência de absorção em materiais de PCB como FR4, poliimida, cerâmica e substratos com suporte de alumínio. Isso garante cortes limpos e precisos com impacto térmico mínimo.

Aplicações da Máquina de Separação de PCB a Laser UV:

PCBs de smartphones e tablets
Eletrônicos de dispositivos vestíveis (smartwatches, pulseiras de fitness)
Dispositivos médicos e implantáveis
Placas automotivas ADAS e de infoentretenimento
PCBs rígidos-flexíveis de alta densidade
Separação de painéis de LED e módulos de iluminação
