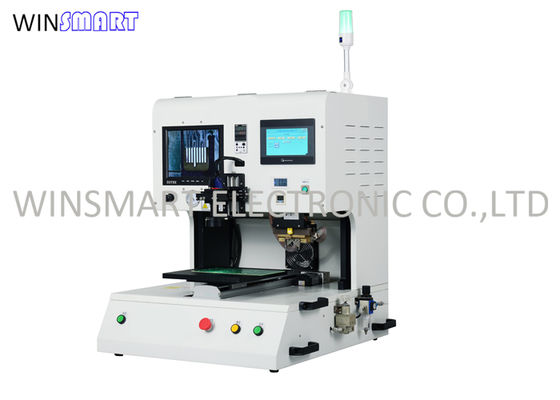

Máquina de solda de barras quentes de 3 eixos permite movimento XY durante a solda

Descrição da máquina de soldadura a quente:

A máquina de soldar barras a quente é um equipamento de soldadura de precisão baseado na tecnologia de aquecimento por pulso,que obtenha uma solda de controlo de temperatura precisa através de corrente de pulso de curto prazo e de alta frequência ou de saída de energia, especialmente adequadas para os requisitos de solda de componentes sensíveis à temperatura ou micro componentes.tornaram-se uma ferramenta fundamental para a fabricação de equipamentos eletrónicos de ponta e miniaturizados, especialmente em cenários que exigem elevada fiabilidade e impacto térmico mínimo e não podem ser substituídos.

Funções da máquina de soldadura de barras a quente:

1. Controle independente dos eixos X, Y e Z.
   • Permite o alinhamento e o posicionamento precisos da cabeça de solda e dos componentes.
   • Ideal para trabalhos complexos ou de solda em vários pontos.

2. Utiliza um elemento de aquecimento controlado termicamente (termodo) para aplicar calor diretamente à articulação.
   • Adequado para conexões flex-to-PCB, FFC/FPC to PCB e wire-to-pad.

3. Temperatura de solda ajustável (normalmente 100°C/500°C).
   • A pressão controlada para baixo assegura uma ligação adequada.
   • Monitorização em tempo real da temperatura e da força.

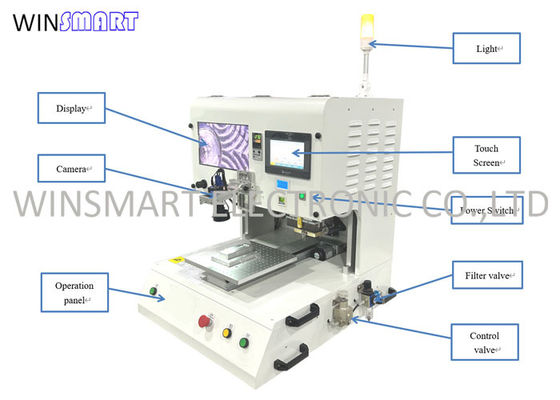

Características da máquina de soldadura a quente:

1A tecnologia de calor de pulso única proporciona o aquecimento mais rápido da cabeça de solda.

2Temperatura de solda, velocidade de aquecimento e duração de tempo programáveis para uma ampla gama de produtos.

3O termocouple é fixado muito próximo da superfície de trabalho e do termomodo, proporcionando assim um controlo preciso de feedback de temperatura.

4. Controle de temperatura PID de circuito fechado com ecrã LED claramente visível.

5O tempo de solda pode ser programado e é desencadeado pela temperatura.

6O termomodo flutuante garante uma pressão e uma transferência de calor consistentes entre a cabeça do termomodo e as partes a ligar.

7Interruptor de pressão programável com display LCD para controlo preciso da força.

8O sistema de câmara CCD com lente de ampliação pode ser adaptado para posicionamento em tom fino.

Especificação da máquina de soldadura a quente:

Aplicação na máquina de solda a barras quentes:

Normalmente, não podemos usar o forno de refluxo SMT + para dispositivos de soldagem.tais como proficiência operacional inconsistenteA pressão a quente de pulso é diferente da soldadura a temperatura constante.A imprensa a quente de pulso pode atingir a temperatura necessária no momento da alimentaçãoUma vez que não há tensão em ambas as extremidades da cabeça de pressão, o arrefecimento do ar pode rapidamente atingir a temperatura ambiente, e a cabeça de pressão é plana, de modo que os produtos soldados têm a mesma aparência,rendimento estável e operação simples.
