Máquina de revestimento conformal de distribuição de cola SMT totalmente automática para PCB de 450x450 mm

Brand Name:	Winsmart
Model Number:	SMTID2X
MOQ:	1 Unit
preço:	USD25000/Unit
Packaging Details:	Plywood case
Payment Terms:	T/T,Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Certificação:

Color:

White

Glue:

Conformal coating materials

Working Stroke:

450*450mm

Moving Speed:

800mm/s

Program Mode:

Visual CCD System

Repeatable Precision:

±0.02mm

Axis:

Multi

Name:

Conformal coating machine

Habilidade da fonte:

100 unidades/mês

Destacar:

Máquina de distribuição de cola de revestimento conformal SMT

Máquina de distribuição de cola SMT totalmente automática

Máquina de distribuição de cola SMT de 450x450 mm

Product Description

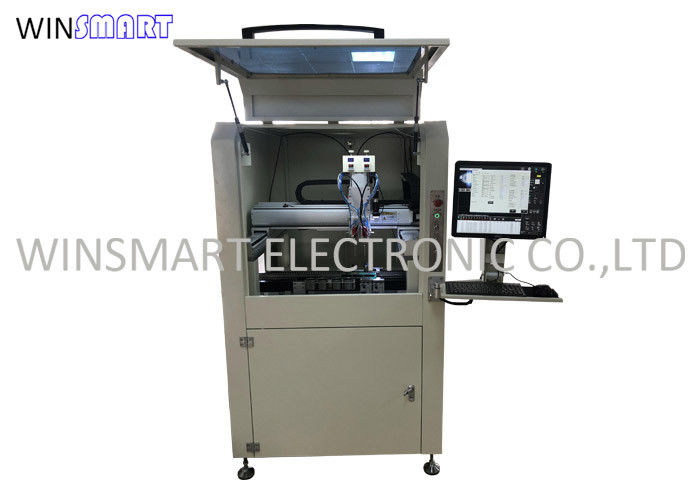

Máquina de revestimento conformal de distribuição de cola SMT totalmente automática para PCB de 450x450 mm

Visão geral da máquina de revestimento conformista:

Trata-se de um sistema avançado utilizado para a aplicação selectiva de revestimentos protetores em placas de circuitos impressos (PCB) e conjuntos eletrónicos.A utilização de duas válvulas permite múltiplas estratégias de revestimento numa única passagem, melhorando a flexibilidade e a produtividade.

Características da máquina de revestimento conformista:

1- Adoptando controlador de computador e movimento, sistema operacional WINDOWS, alarme de falha de som e luz, e exibição de menu.

2A programação adota o ensino manual, com operação simples e rápida.

3A plataforma de desporto de aço integrada garante uma operação suave.

4- Adoptando servomotor e propulsão de parafuso de bola.

5Precisão de trabalho: 0,02 mm.

6Sistema automático de limpeza de válvulas.

7- Trilha especializada de liga de alumínio e cadeia transportadora de aço inoxidável.

8. Equipado com saída de descarga de gases de escape.

9Equipado com interface SMEMA para comunicação com outros dispositivos.

Especificação da máquina de revestimento conformista:

Ponto	Parâmetro	Ponto	Parâmetro
Modelo	SMTID2X	Altura da transmissão	900 ± 20 mm
Dimensão	1000×1200×1680mm ((L×W×H)	Velocidade de transmissão	2-13m/min
Peso	450 kg	Trilha	pista de liga de alumínio + cadeia de aço inoxidável
Controle	Computador industrial + cartão desportivo	Ajuste de largura	Auto
Software	Software + Windows10	Velocidade de ajuste	250 mm/min
Programação	Caixa de ensino e teclado	Ferrovias de circuito impresso	≥ 5 mm
Eixo	X,Y,Z	Taxa motora	DC24V 69W*2
Conduzido	Servo motor + parafuso de bola	Comunicação	SMEMA
Traço de revestimento	L450 × W450 mm	Velocidade de revestimento	2- Não.10 mm
Configuração Z	Válvula de atomização + válvula de distribuição de agulhas	Fornecimento de ar	0.4Mpa
Ângulo de inclinação	Single 35°	Requisitos de volume do ar de escape	15 m³/min
Direcção de transmissão	L→R ou R→L	Fornecimento de energia	AC220V 50- Não.60 Hz
Velocidade máxima de movimento	800 mm/s	Potência	2 kW
Altura máxima do componente	90 mm de ambos os lados	Configuração padrão	Lâmpada de detecção UV LED
Repetir precisão.	± 0,02 mm		Luz LED
Quantidade de pista	1		Reciclagem de resíduos líquidos
Direcção de trabalho	L→R ou R→L		Interface eletrostática

Opções de máquinas de revestimento conformes:

Elementos opcionais (por favor, marque √ ou √)■)
Função	Parâmetros
	Volume	Quantidade facultativa
Capacidade de revestimento	10 litros	■1 PCS □ 2PCS
	20 litros	□ 1PCS □ 2PCS
	Importação 1 gal	□ 1PCS □ 2PCS
	Importação 3 gal	□ 1PCS □ 2PCS
Seleção da válvula	Válvula de distribuição(DT-10) Válvula de distribuição(DT-30) Válvula de filme(WJ-H10) Válvula de atomização tipo agulha(AW-10) Válvula de pulverização pequena(HP-05) Válvula de pulverização grande(HP-W30) Válvula de filme giratório(Ciclo TU-100L) Válvula de filme giratório(TU-100L sem ciclo)	□ 1PCS □ 2PCS ■1 PCS □ 2PCS □ 1PCS □ 2PCS □ 1PCS □ 2PCS ■1 PCS □ 2PCS □ 1PCS □ 2PCS □ 1PCS □ 2PCS □ 1PCS □ 2PCS
Funções Adicionais	1. □Linha de retorno de fixação
	2. □UPS
	3. □Regulador de pressão
	4.■ Monitorização do revestimento ((10L,20 L, 1 gal,3gL Universal)
	5. □Monitorização dos revestimentos(Fibras)1 gaL/3 gaL utilizado
	6. □ Escaneador de códigos de barras
	7. ■Limpeza das válvulas
	8.□Sistema CCD + prensagem de PCB

Detalhes da máquina de revestimento conformista:

A máquina padrão pode acomodar 2 válvulas.

Embalagem da máquina de revestimento conformista:

A máquina está embalada em caixa de compensado com saco de vácuo dentro.
