Máquina de perfuração de PCB de alumínio 30T FR4 com molde de perfuração de precisão

Máquina de perfuração de PCB:

A máquina de perfuração de PCB hidráulica é a chave para garantir o funcionamento normal e preciso da máquina.É necessário montar cuidadosamente, testar a máquina, inspeccioná-la regularmente e ter um bom plano de manutenção.que possam afectar a qualidade da manutenção deste sistemaNo entanto, se não forem fornecidas instruções específicas, os utilizadores devem seguir estritamente estas instruções para instalação, depuração e utilização.

Este sistema hidráulico é constituído por um grupo de bombas de fonte de pressão, um grupo de válvulas direcionais, um sistema de filtragem e arrefecimento, um dispositivo de controlo, um tanque de óleo e tubulações.

Durante o processo de trabalho, o sistema de refrigeração de filtragem, o grupo de bomba de controlo, o grupo de bomba de fonte de pressão, etc., são todos controlados por aparelhos eléctricos.Quando o fluxo de trabalho da bomba de vela no grupo de bombas de fonte de pressão for emitido, o fluxo é fornecido a cada componente hidráulico,e o grupo de válvulas eletro-hidráulicas (válvula solenoide) do cilindro de comando é controlado pelo dispositivo elétrico para completar o movimento para a frente e para trás de cada cilindro.

A posição de movimento do cilindro hidráulico é controlada por um dispositivo de interruptor de circulação.

Máquina de perfuração de PCBEspecificações:

Máquina de perfuração de separadores de PCB Detalhes:

1Fios profissionais.

2Inglês:

3Proteção por senha para evitar erros.

4. molde de perfuramento personalizado para corte preciso, gaveta ESD para coleção de PCB mais fácil.

5. Dobro "Start" e porta segura com design de sensor para garantir a produção segura.

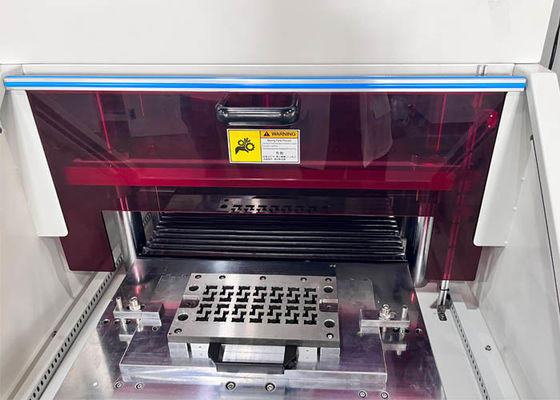

Desmontagem e instalação de moldes de máquinas de perfuração de PCB:

Passo 1: Mover o molde inferior para o local de perfurar através do ecrã táctil.

Passo 2: Abaixe o molde superior para alinhá-lo bem com o molde inferior.

Passo 3: soltar 8 parafusos do molde superior.

Passo 4: Mova todo o molde para o local de colheita através de ecrã táctil.

Passo 5: soltar 2 parafusos do molde inferior.

Passo 6: Retire o molde antigo.

Passo 7: Coloque todo o molde no local de origem.

Passo 8: Bloqueie 2 parafusos para fixar o molde inferior.

Passo 9: Mova todo o molde para o local de perfuração.

Passo 10: Abaixe a base superior do molde para alinhar o molde superior.

Passo 11: solte 8 parafusos para fixar o molde superior.

Passo 12: A instalação está concluída.

Manutenção da máquina de perfuração de PCB:

1Limpar os destroços em tempo hábil

2. lubrificar regularmente (1 semana) o parafuso, o trilho, os rolamentos e as partes móveis com manteiga

3Se algum componente orgânico estiver danificado, por favor, substitua-os em tempo hábil

4. Não empilhar materiais entre os furos de dissipação de calor e o ventilador de dissipação de calor, e manter uma certa distância

5- Instruções de manutenção da estação hidráulica
