Máquina de roteamento de PCB sem pó, multifunção, pré-classificada e encaminhada

Brand Name:	Winsmart
Model Number:	SMTID3 offline
MOQ:	1 set
preço:	USD20000-80000
Packaging Details:	Plywood case
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Certificação:

Warranty:

12 months

CCD System:

Mode:

Offline

Max Panel:

300x300mm, dual tables

Blade Life:

100,000 Times

Blade Material:

SKH51

Cutting Accuracy:

±0.1mm

Cutting Angle:

Routing Bit:

Diameter 0.8-3.2mm

Cutting Method:

V-Cutting & Routing

PCB Material:

FR4 and Aluminum

Cutting Thickness:

0.2-3.2mm

Cutting Width:

2-6mm

Noise Level:

≤80dB

Power Supply:

220V/50Hz

Product Name:

Multi-function PCB Router Machine

Supply Ability:

200 sets per month

Destacar:

Separador de PCB multifunção

Separador de PCB pré-classificado

Máquina de roteador de PCB separador de PCB

Product Description

Máquina de roteamento de PCB sem pó, multifunção, pré-classificada e encaminhada

Máquina de roteador de PCB multifunção

Este roteador de PCB pré-escoreado e roteado multifuncional é uma máquina de depanelamento versátil projetada para lidar com PCBs com V-score e PCBs roteados de forma eficiente.É amplamente utilizado na fabricação de eletrônicos, iluminação LED, automóveis e indústrias médicas onde é necessária alta precisão e estresse mínimo durante a separação de PCB.

Máquina de roteamento de PCB multifunçãoCaracterísticas:

1Suporta ambosSeparação de PCB com pontuação em V e de PCB por rotaem uma máquina.

2. Garantelimpo, livre de aberraçõesseparação com o mínimo de esforço.

3Previne rachaduras, delaminação e danos aos componentes.

4Trabalha comFR4, PCBs de alumínio, cerâmica, flexíveis e rígidos.

5Reduz a manipulação manual, melhorando a eficiência da produção.

6- Configurações personalizáveis para diferentes espessuras e materiais de PCB.

7A câmara CCD garantecorte e alinhamento precisos.

8Funciona com FR4, PCBs de alumínio, cerâmica, rígido-flex e multicamadas.

9- Casas de protecção e botões de parada de emergência para a segurança do operador.

10Programação e operação fáceis com caminhos de corte pré-definidos.

Máquina de roteamento de PCB multifunçãoEspecificações:

Modelo	SMTID3 desligado
Área de trabalho	300x300mm, pode ser personalizado
Tabelas	Dual
Espinha	Dual, SycoTec 4025HY para roteamento
Rodas de parafuso, trilhos-guia, módulos	Marca China
Servo motor	Panasonic
Eliminador eletrostático	ADK-801ADK-801
PC	Grau industrial
Cartão de controlo de movimento	PI9074
monitor	17 polegadas
Sistema operativo	Windows 10
Velocidade do fuso	Máximo 60000 RPM
Velocidade de condução XYZ	XY.800mm/s, Z.300mm/s
Velocidade de corte	0-100 mm/s
Precisão de corte	± 0,05 mm
Potência global	5KW, Máquina 2KW, aspirador 3KW
Plataforma de trabalho	A bandeja giratória pode cortar em duas direções
Sistema de refrigeração do fuso	Refrigeração por ar
Potência do aspirador	3kw 380V,3-Fase ((limpeza de vácuo superior)
Pressão do ar	00,5-0,7 MPa
Controle do ruído	< 80 dB
Dispositivo de segurança	Porta e sensor de segurança
Programação	Pode importar arquivo dxf para programação mais fácil
Carregamento e descarregamento de PCB	Manual
Apoio técnico e formação	Fornecer serviços de operação de equipamentos, programação, vídeos de manutenção de hardware e formação no local
Sistema de visão	Sistema de correcção de posicionamento visual CCD
Luz de aviso	Lâmpada tricolor
Cobertura protetora de área de trabalho	Modo de protecção à vista da porta hexadecral
Dimensão	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Peso	Cerca de 950 quilos.

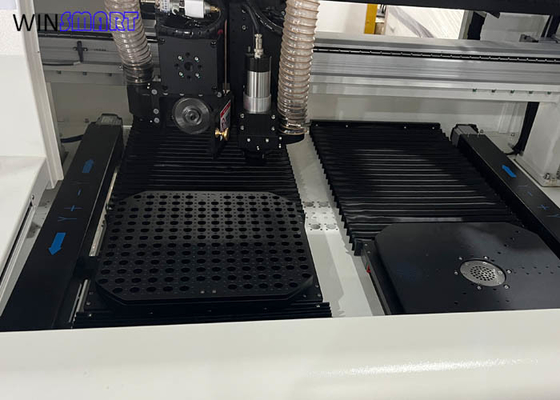

Máquina de roteamento de PCB multifunçãoDetalhes:

Este separador de PCB universal é projetado para o painel com corte em V e ponte de fresagem, também funciona apenas para placas de corte em V ou apenas placas roteadas.

A máquina possui um motor sem escovas que aciona a lâmina da serra, com sucção e ar iónico para reduzir a adsorção de poeira durante o processo de corte.

Usamos fuso de alta velocidade SycoTec, corte rápido, equipado com aspirador de pó e detecção de quebra de cortador para evitar mais corte e sucata após quebra de faca.

E usamos elevação do eixo Z controlada por servo e uma janela de liga de alumínio personalizada para garantir a precisão do corte.

Aplicações de máquinas de roteadores de PCB multifunção:

1. Eletrónica de Consumo

Smartphones, tablets, laptops, consoles de jogos.
Placas de circuito de alta densidade com uma colocação de componentes fina.

2Indústria de Iluminação LED

PCBs LED, tiras LED e painéis de exibição com apoio de alumínio.
Previne rachaduras e danos a componentes sensíveis de LED.

3Eletrónica automóvel

ECUs, sensores, sistemas de informação e entretenimento, dispositivos ADAS.
Manipula PCBs automotivos de alta fiabilidade com o mínimo de tensão.
Dispositivos de saúde portáteis, sistemas de monitorização de doentes, equipamento de diagnóstico.
Desenho de alta precisão para eletrónica médica miniaturizada.

4Aeronáutica e Defesa Eletrónica

Sistemas de radar, aviônicos, placas de comunicação por satélite.
Funciona com PCBs resistentes para aplicações críticas.

5Telecomunicações e redes

Antenas 5G, roteadores, transceptores de fibra óptica.
Suporta separação de PCB de alta frequência e de várias camadas.
