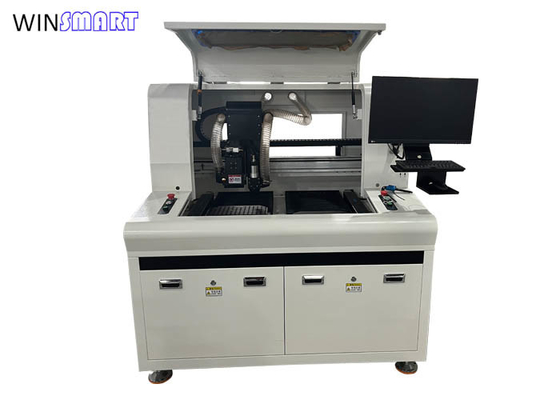

Separador de PCB de corte em V universal e máquina de roteador de PCB

Nome da marca:	Winsmart
Número do modelo:	SMTID3
MOQ:	1 conjunto
preço:	USD1-10000/set
Detalhes da embalagem:	Caixa de madeira compensada
Termos de pagamento:	L/C, T/T, Western Union

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem:

porcelana

Certificação:

Garantia:

1 ano

Sistema do CCD:

- Sim, sim.

Modo:

Offline

Painel máximo:

300x300mm (poderia ser personalizado feito)

Vida da lâmina:

100.000 vezes

Material da lâmina:

SKH51

Precisão de corte:

± 0,1 mm

Ângulo de corte:

Duração de corte:

personalizável

Método de corte:

V-Cutting & Routing

Velocidade de corte:

Alta velocidade

Espessura de corte:

0.2-3.2 mm

Largura de corte:

2-6 mm

Nível de ruído:

≤80db

Fornecimento de energia:

220V/50HZ

Nome do produto:

Separador de PCB universal de duplo fuso

Habilidade da fonte:

200 conjuntos por mês

Destacar:

Máquina de separação de PCB de mesa dupla

Máquina de separação de PCB de duplo fuso

Máquina de separação de PCB de corte em V universal

Descrição do produto

Separador de PCB de corte em V universal e máquina de roteador de PCB

Separador de PCB universal de duplo fuso Visão geral:

Esta máquina é projetada para o painel com ligação de pontes de corte em V e de fresagem.

É amplamente utilizado na fabricação de eletrônicos, automóveis, dispositivos médicos, iluminação LED e telecomunicações.

Ele impede rachaduras, delaminação e micro danos, tornando-o ideal para eletrônicos de alta confiabilidade.

Separador de PCB universal de duplo fusoCaracterísticas:

1As mesas duplas permitem o corte simultâneo.

2Os dois fusos processam vários PCBs de uma só vez, duplicando a eficiência.

3Reduz o tempo de ciclo processando dois PCBs simultaneamente.

4Ideal para ambientes de produção de grande volume.

5Minimiza a intervenção do operador, reduzindo os custos de mão de obra.

6O sistema de alinhamento de visão CCD garante um corte preciso.

7Aplica uma força mínima, evitando rachaduras e delaminação.

8Funciona com FR4, PCBs de alumínio, cerâmica, rígido-flex e multicamadas.

9Suporta formas de PCB complexas e desenhos irregulares.

10O sistema de recolha de poeira a vácuo elimina os detritos, garantindo um ambiente de trabalho limpo.

11Minimiza o desperdício e o retrabalho, melhorando as taxas de rendimento.

Especificação do separador de PCB universal de duplo fuso:

Modelo	SMTID3
Área de trabalho	300x300mm, 0-80mm ((Z)
Tabelas	Dual
Espinha	Dual, SycoTec 4025HY para roteamento
Rodas de parafuso, trilhos-guia, módulos	Marca China
Servo motor	Panasonic
Eliminador eletrostático	ADK-801ADK-801
PC	Grau industrial
Cartão de controlo de movimento	PI9074
monitor	17 polegadas
Sistema operativo	Windows 10
Velocidade do fuso	Máximo 60000 RPM
Velocidade de condução XYZ	XY.800mm/s, Z.300mm/s
Velocidade de corte	0-100 mm/s
Precisão de corte	± 0,05 mm
Potência global	5 kW
Plataforma de trabalho	A bandeja giratória pode cortar em duas direções
Sistema de refrigeração do fuso	Refrigeração por ar
Potência do aspirador	3kw 380V,3-Fase ((limpeza de vácuo superior)
Pressão do ar	00,5-0,7 MPa
Controle do ruído	< 80 dB
Dispositivo de segurança	Porta e sensor de segurança
Programação	Pode importar arquivo dxf para programação mais fácil
Carregamento e descarregamento de PCB	Manual
Apoio técnico e formação	Fornecer serviços de operação de equipamentos, programação, vídeos de manutenção de hardware e formação no local
Sistema de visão	Sistema de correcção de posicionamento visual CCD
Luz de aviso	Lâmpada tricolor
Cobertura protetora de área de trabalho	Modo de protecção à vista da porta hexadecral
Dimensão	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Peso	Cerca de 950 quilos.

Separação de PCB universal de duplo fuso Detalhes:

Este separador de PCB universal é projetado para o painel com corte em V e ponte de fresagem, também funciona apenas para placas de corte em V ou apenas placas roteadas.

Separador de PCB Universal de Duplo Fuso Parte Principal Introdução:

1O motor sem escovas impulsiona a lâmina de serra, com sucção e ar iónico para reduzir a adsorção de poeira durante o processo de corte.

2. Fusão de alta velocidade SycoTec, corte rápido, equipado com aspirador de vácuo e detecção de quebra de cortador para evitar mais corte e sucata após quebra de faca.controlo preciso da altura do PCB.

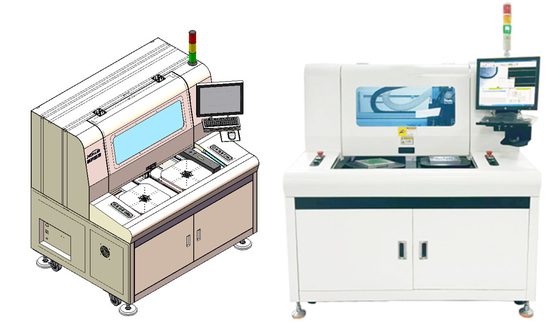

Separador de PCB de corte em V universal e máquina de roteador de PCB 1

3. Fixação de liga de alumínio personalizada, tratamento de oxidação, antiestática, garantindo precisão de corte.

Separador de PCB de corte em V universal e máquina de roteador de PCB 2

Lista de configurações de envio do separador de PCB universal:

1) Separador de PCB com 2 fusos x 1 unidade

2) Aspirador x 1 unidade

3) Lâmina de serra x 5 pc, bits de roteamento x 10 pc

4) Manual de instruções x 1 pc

5)Vídeo de operação e vídeo de instalação
