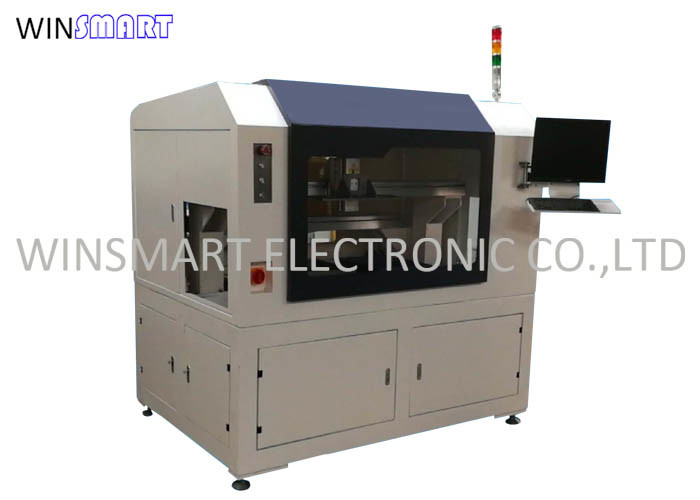

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM

Todas as categorias

máquina depaneling do router do PWB

V cortou a máquina do PWB Depaneling

Máquina do PWB Depaneling do laser

Máquina do distribuidor da colagem de SMT

Máquina de solda da barra quente

Máquina robótico da chave de fenda

Descarregador do carregador do PWB

cremalheira de compartimento do PWB

Carro do alimentador de SMT

Contacte-nos

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Contacte agora

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 conjunto
preço:	USD20000-80000
Packaging Details:	Caixa de madeira compensada
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Lugar de origem:

porcelana

Certificação:

Alimentação PCB:

Automático

Descarregamento do PWB:

Automático

Velocidade do eixo:

100,000RPM

Posicionamento PCB:

Fixação personalizada

Mesa de trabalho:

quantidade do eixo:

Área de trabalho:

300x300mm, pode ser personalizado

precisão de corte:

± 0,05 mm

Roteamento Bit Dia:

0.8-3.0 mm

Nome:

Roteador de PCB de duplo fuso

Habilidade da fonte:

100 conjuntos/mês

Destacar:

Máquina de desinstalação de roteadores de PCB de mesa dupla

100 Máquina de desmontagem de painéis de circuito impresso

Máquina Inline do router do PWB Depaneling

Product Description

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM

Função do roteador de PCB de mesa dupla com duplo fuso:

1.O eixo XYZ e o eixo de alimentação do equipamento utilizam módulos à prova de poeira de alta precisão, com precisão ± 0,01 e bom efeito à prova de poeira

2A estrutura de alimentação adota a sucção magnética, que é fácil de trocar produtos e tem uma forte universalidade.

3.Equipado com detecção de pontos MARK e função de correcção automática

4. Programação rápida e fácil para mudança de produto

5Capaz de programar matrizes e atalhos

6Funções de edição rápida para copiar, modificar e compensar programas completos

7Suporte a programas diferentes para 2 mesas de trabalho

8Ensaios de gestão da vida útil da ferramenta

9Função de otimização do caminho global

10. Portos MES e robôs de reserva

11Função de detecção de ruptura do cortador

12.Scanner de códigos de barras opcional e função de troca automática de ferramentas

Especificação do roteador de PCB de mesa dupla com duplo fuso:

Categoria	Descrição		Parâmetro
Sistema de reconhecimento	Pontos de marcação de localização automática		Pesquisa e localização de imagens coloridas
	Câmara		Câmara a cores importada com uma resolução de 0,008 mm/pixel
	Tamanho do FOV		6 × 5 mm
	Iluminação		Estrutura circular, fonte de luz branca
	Velocidade de processamento de imagem		Tempo de processamento da tela < 300 ms/FOV
Sistema mecânico	Medidas antiestáticas		Escova ESD
	Tamanho do PCB		300x450 mm
	Precisão de corte		± 0,05 mm
	Velocidade de corte		0-200 mm/sec
	Espessura do PCB		00,5-3,0 mm
	Inspecção de ferramentas		Ferramenta quebrada e aviso de substituição
	Plataforma XYZ	Conduzido	Servomotor, módulo de movimento, parafuso de precisão e trilho de guia
		Velocidade do fuso	Máximo de 100 000 RPM
		Repetitividade	± 0,01 mm
		Velocidade de movimento	1000 ms/sec
Sistema operativo	Sistema de operação		Vencer 10
	Detecção		Função de detecção automática de arranque
	Software de AutoCut	Características	Os dados de processamento podem ser aprendidos através do CCD
		Interface	Dados de produção e de processamento gráfico
	Marca	Ponto máximo de marcação	2 pontos
		Velocidade de reconhecimento	< 0,5 sec/marca
Sistema de controlo	PC		PC
	Exibição		17 ̊ LCD
Outros	Peso		800 kg
	Fornecimento de energia		AC 220V, 50Hz
	Fornecimento de ar		> 4,5 kg/cm3
	Ruído		75 ± 5 dB ((A))
	Cores		Branco

Parâmetros do roteador de PCB de mesa dupla com duplo fuso:

1Mesa de trabalho: dois

2. Tamanho do PCB ((L*W*H(mm): 50*50*0,3-300*300*3.0

3.Spindle: SycoTec 4033 AC-ESD, máximo 100000 rpm

4Diâmetro do bit de roteamento:0.8-3.0 mm

5.Descarga de PCB:cintura plana

6Trajectória de corte: reta/arco/círculo/L/U/quadrado

7. Posicionamento CCD: 5 milhões de pixels

8.MES,conexão:API,função: inspecção dos processos e trânsito dos produtos

9Configure o eliminador estático.

10Detecção de faca partida.

11*Monitorização da distância do cortador

12Identificação da MARCA: cobre, estanho (Fonte de luz coaxial)

13.Recolha: aspiração independente, aspiração inferior como aspiração de toda a plataforma, garantindo que a superfície do cartão esteja livre de poeira após o corte

14.A altura da parte inferior do equipamento acima do solo é ≥ 100 mm (canel de fiação inferior)

15.Precisão de corte: ≤ ± 0,05 mm

16.Repetitividade: ≤ ± 0,01 mm

Roteador de PCB de dupla esferográfica de mesa dupla

1A largura é ajustada automaticamente de acordo com diferentes placas.

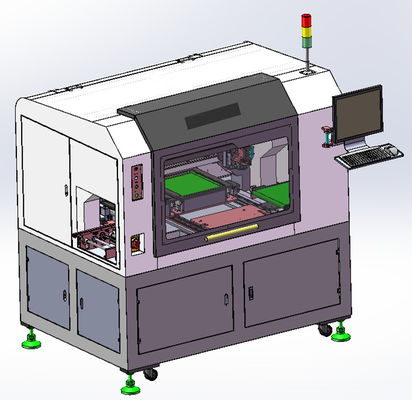

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM 0

2A instituição do eixo Y adota módulos totalmente fechados de alta precisão, movimento duplo do eixo Y, bom efeito de prevenção de poeira e uma precisão de até ± 0.02O mecanismo de fixação tem uma função de placa de pressão totalmente automática para evitar que o produto se mova durante o corte.

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM 1

3. duplo fuso independente que é melhorar 1,5 vezes a produtividade do fuso único.

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM 2

4Esta máquina de roteamento de PCB vem com aspirador industrial.

Máquina de Roteador de Desmontagem de PCB em Linha Dupla com Duplo Fuso Máquina de Roteador de Desmontagem de PCB em Linha Dupla Max 100.000 RPM 3

Acessórios principais do roteador de PCB de mesa dupla com duplo fuso:

Ponto	Descrição	Marca	Observação
1	Servo motor e condutor	Panasonic
2	cilindro, válvula solenoide	SMC, AirTAC, FESTO
3	Computador	PCs industriais
4	Interruptor fotoelétrico, interruptor de limite, interruptor de proximidade	OMRONSICK
5	Rodas de parafuso	TBIHIWINTHK
6	Ferrovias	HIWIN/PMITHK
7	Componentes elétricos, tais como contatores e interruptores de ar	CHINT
8	Espinha	SycoTec
9	Mais limpo	Aspiradores industriais de alta potência
