Detalhes do produto:
|
| Condição: | 100% novo | Garantia: | 12 meses |
|---|---|---|---|
| Tipo do PWB: | Furos do selo | Embalagem: | Caixa da madeira compensada |
| Aplicação: | Fabricação eletrônica | Sistema de controlo: | PLC |
| Tamanho da máquina: | 1000 mm*1000 mm*1400 mm | Peso da máquina: | 500 kg |
| Materiais: | Alumínio, FR4, FPC, etc. | Velocidade de alimentação máxima: | 100mm/s |
| máx. Força de perfuração: | 20T | Tamanho de Máximo Punching: | Personalizável |
| Máximo Punching Espessura: | 2mm | Modo de operação: | Manual/automático |
| fonte de alimentação: | 220V/50Hz | Nome do produto: | Máquina de perfuração de PCB pneumática |
| Precisão de perfuração: | ± 0,1 mm | Curso: | 50 mm |
| Realçar: | Máquina de perfuração de PCB de 10 toneladas,Máquina de perfurar PCB por PLC,Máquina de perfuração de PCB pneumática |
||

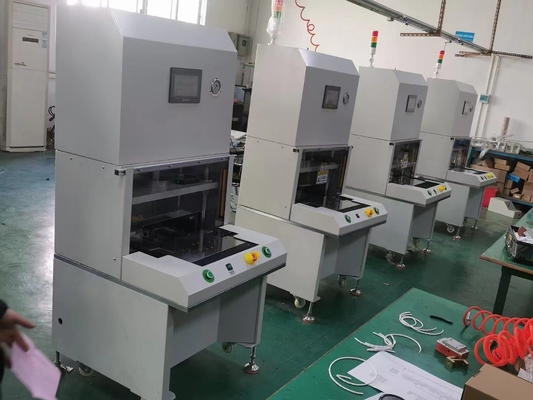

Máquina de perfuração de PCB pneumática de 10 toneladas Tempo de ciclo 10S Melhorando a produtividade
Máquina de perfuração de PCB pneumática Introdução:
A máquina de perfuração de PCB pneumática de 10 toneladas é um equipamento especializado projetado para perfuração eficiente de furos ou slots em placas de circuito impresso (PCBs).Ele utiliza força pneumática para fornecer um alto nível de poder de punçãoCom um tempo de ciclo de 10 segundos, esta máquina foi desenvolvida especificamente para melhorar a produtividade nos processos de fabrico de PCB.
Máquina de perfuração PCBA Mould de perfuração de precisão:
Máquina de perfuração de PCB pneumáticaCaracterísticas:
1. Alta força de perfuração: A máquina está equipada com um sistema pneumático que fornece uma força de perfuração de 10 toneladas. Isso garante um perfuração de buracos ou slots eficiente e confiável em PCBs.
2Tempo de ciclo rápido: o tempo de ciclo rápido da máquina de 10 segundos permite operações de perfuração rápidas, contribuindo para melhorar a produtividade e reduzir os tempos de ciclo de produção.
3Sistema de controlo pneumático: a máquina utiliza um sistema de controlo pneumático, que garante operações de perfuramento precisas e consistentes.Ele fornece controle confiável sobre a força de perfurar e garante a colocação precisa do buraco ou fenda.
4. Padrões de perfuramento personalizáveis: a máquina pode ser personalizada para acomodar diferentes padrões de perfuramento com base em projetos e requisitos específicos de PCB.Permite flexibilidade na colocação de buracos ou ranhuras.
5. Fácil de operar: A máquina possui controles e interfaces fáceis de usar, facilitando aos operadores a configuração de parâmetros de perfuração, ajuste de configurações e monitoramento do funcionamento da máquina.
Máquina de perfuração de PCB pneumáticaFunção:
Esta máquina de perfuração de PCB pode ser usada para a desmontagem de PCB em diferentes indústrias.Oferece um fácil de configurar perfurar morre com a ferramenta de morte variávelA máquina também possui uma conveniente carga e descarga de PCBs com sua operação fácil.A máquina movida por cilindro de ar possui um sistema de protecção seguro e pode ser adequada para diferentes aplicações.
Máquina de perfuração de PCB pneumáticaEspecificações:
| Área de trabalho | 460*320 mm |
| Pressão de trabalho | 0.45-0.7Mpa |
| Precisão de corte | ± 0,05 mm |
| Tempo de ciclo | 7 a 15 segundos |
| Força pneumática | 10T |
| Espessura do PCB/FPC | 0.08-3.5MM |
| Material de PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Modo de corte | Punção |
| Tipo de PCB | Tab tabs |
| Imóveis de exploração |
Display LCD, Regista automaticamente o número de Produtos transformados, perfuração automática |
| Porta de transmissão | Padrão internacional |
| Carregamento de PCB | Manual |
| Alinhamento de PCB | Molde de perfuração |
| Língua da operação | Inglês |
| Infarto | 50 mm |
| Altura do mofo | 170 mm |
| Potência | 380/220V |
| Fusão | 3A |
| Dimensão da máquina | 820x740x1750 mm |
| Peso da máquina | 680 kg |
Fase de funcionamento da máquina de perfuração PCBA pneumática:
1. Preparação: Certifique-se de que a máquina está adequadamente configurada e ligada a uma fonte de ar comprimido.
Programação: não é necessário programar, programa de tempo de poupança de molde personalizado.
Posicionamento: alinhe o PCB com precisão dentro do molde de perfuração da máquina, garantindo que os locais de perfuração desejados se alinhem com as ferramentas de perfuração ou matrizes.
Ativação: ativar o sistema de controlo pneumático da máquina iniciando o processo de punção.que desencadeia o sistema pneumático para exercer a força de perfuração.
Punção: A máquina exerce a força pneumática sobre as ferramentas de punção ou matrizes, que penetram no PCB, criando os furos ou fendas desejados.A operação de perfuração deve ser efectuada dentro do tempo de ciclo especificado de 10 segundos..
Inspeção: Após o processo de perfuração ser concluído, inspecionar o PCB perfurado para garantir que os furos ou ranhuras estejam colocados com precisão e cumpram as especificações exigidas.
Aplicações de máquinas de perfuração PCBA pneumáticas:
Fabricação de eletrônicos: A máquina é usada na produção de PCBs para vários dispositivos eletrônicos, como eletrônicos de consumo, equipamentos de telecomunicações e sistemas de controle industrial.
PCB Prototyping: Durante a fase de prototipagem, a máquina ajuda a criar furos ou slots em PCBs para fins de colocação e teste de componentes.
Montagem de PCB: Os furos perfurados ou slots em PCB facilitam a inserção de componentes eletrônicos durante o processo de montagem.
Fabricação de PCB personalizados: A máquina é adequada para a fabricação de PCBs personalizados que exigem colocação precisa de buracos ou ranhuras.
