Detalhes do produto:
|
| Área de funcionamento: | 600x600mm | Cortando a maneira: | Sem contato |
|---|---|---|---|
| Tipo do PWB: | Corte em V, Aba | Material do PWB: | FR4, FPC |
| Poder do laser: | 20W | Nome: | Equipamento de corte a laser |
| Realçar: | laser 20W UV que corta o equipamento,Laser rígido do PWB que corta o equipamento,Máquina de Depaneling da placa de circuito impresso |
||

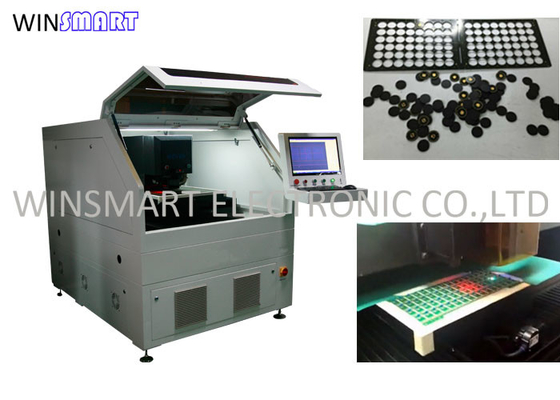

Laser UV rígido da placa de circuito 20W da cópia que corta o equipamento sem esforço
Laser que corta a descrição do equipamento:
O laser que corta o equipamento pode cortar vários tipos de placas de circuito do PWB com V-CUT e furos do selo, e divide as placas de circuito encapsuladas e placas óticas ordinárias. É apropriado para o corte do laser e as placas de circuito depaneling do PWB feitos de placas de combinação macias e duras, FR4, PWB, FPC, módulo da identificação da impressão digital, filme da coberta, materiais compostos, carcaça de cobre e outros materiais.
De acordo com a procura, o laser UV e verde pode ser usado para cortar e separar o PWB, e os vários tipos de placas de circuito do PWB com V-CUT e furos do selo podem precisamente ser cortados o equipamento apoiam a carga automática e o corte do descarregamento, que pode realizar a automatização
Laser que corta características do equipamento:
1. O elevado desempenho UV/laser do verde é adotado, com o ponto de focalização pequeno do laser e o entalhe estreito.
2. O processo do corte da placa estará limpo e livre da poeira evitar a falha do circuito causada pela condução causada pelo desperdício.
3. A placa do PWB que foi colada pode ser dividida diretamente. Não há nenhuns contato e esforço durante o corte.
4. Plataforma de funcionamento da linha central da elevada precisão dois, elevada precisão e velocidade rápida.
5. O CCD pode ser usado para o posicionamento e a correção automáticos.
6. O processamento é controlado automaticamente pelo software informático, e a relação de software dá o feedback do tempo real para compreender o estado de processamento no tempo real.
Laser que corta a especificação do equipamento:
| Laser | Q-Comutar diodo-bombeou todo o laser UV de circuito integrado |
| Comprimento de onda do laser | 355nm |
| Fonte de laser | 20W UV |
| Posicionando a precisão do Worktable do motor linear | ±2μm |
| Alimentação do PWB | Manual |
| Descarregamento do PWB | Manual |
| Posicionamento do PWB | Dispositivo elétrico |
| Cortando o esforço | 0 |
| Precisão da repetição do Worktable do motor linear | ±1μm |
| Campo de trabalho eficaz | 600mmx600mm (customizável) |
| Plataforma | Mármore |
| Material do PWB | FPC e FR4 |
| Função da importação de Gerber | Sim |
| Cortando o trajeto | Círculo, linha, ponto, arco |
| Sistema da operação | Vitória 10 |
| Velocidade de varredura | 2500mm/s (máximo) |
| Campo de trabalho | 40mmх40mm |
| Garantia | 1 ano |
| Serviço | 24 horas de apoio em linha, o treinamento ultramarino está disponível |
| Condição de máquina | 100% novo |
Laser que corta a indústria aplicável do equipamento:
É apropriado para cortar vários tipos de carcaças do PWB, tais como as placas cerâmicas das carcaças, as macias e as duras de ligamento, FR4, PWB, FPC, módulo da identificação da impressão digital, filme da coberta, materiais compostos, carcaças de cobre, etc.
