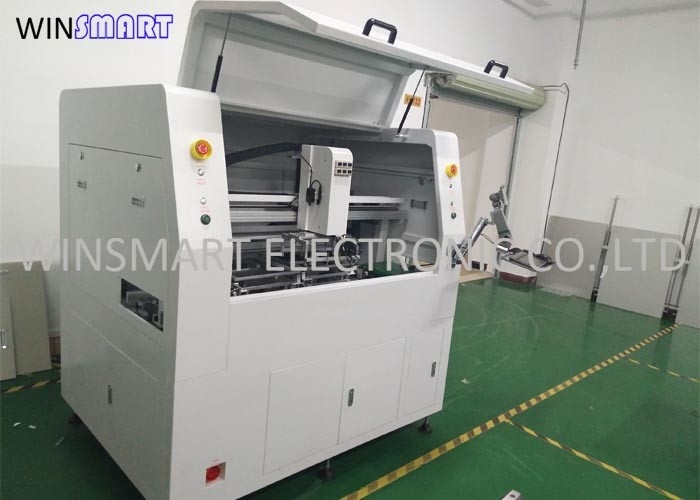

Máquina de roteador automático completo de mesa dupla de 300x350 mm para desinstalação de PCB

Introdução completa do Roteador Automático:

Esta máquina de roteador automático é especialmente preferida em várias indústrias para cortar componentes PCBA em partes separadas.o roteador pode clock uma velocidade máxima de 60000 rotações e é perfeito para um corte rápido e preciso de PCBsO roteador dispõe de mudança automática de ferramentas e pode cortar PCBs de espessura 0,4-6 mm. Pode também ser equipado com a função à prova de explosão de um aspirador.Com o acompanhamento da DSE e uma programação precisa, pode satisfazer as necessidades de diferentes clientes.

Função completa da máquina de roteador automático:

Pode cortar formas irregulares com o mínimo de esforço, e as plataformas de trabalho duplas aumentam a eficiência da produção.Muitos clientes também tinham comprado e instalado uma "máquina de roteador de PCB"A linha de produção também continua a educar e treinar os operadores para escrever procedimentos e operações.Com a orientação da tecnologia original e dos recursos humanos, podemos comunicar, lidar e resolver qualquer situação no processo de produção sem interromper a ação de produção.Sistema de limpeza de vácuo superior e inferior está disponível de acordo com as necessidades diferentes do cliente.

Especificação completa da máquina de roteador automático:

Fluxo de trabalho da máquina de roteador automático completo:

1. PCBA alimentação automática de buffer OK/NG.

2O sistema de sucção escolhe o PCBA e coloca o painel na mesa da esquerda.

3. PCBA fixado na mesa esquerda pelo sistema de bloqueio e começar desmontagem.

4O sistema de sucção escolhe o PCBA e coloca o painel na mesa certa ao mesmo tempo.

5. PCBA fixado na mesa direita pelo sistema de bloqueio e começar a desmontagem.

6Quando o PCBA separado da mesa à esquerda estiver terminado, o sistema de sucção pega as placas individuais e coloca-as no transportador de descarga plano para o próximo processamento.

7O cortador de moagem começa a cortar as tábuas da mesa direita quando terminar o trabalho da mesa esquerda.

8Os resíduos de PCB serão jogados na lata de sucata.

9Repita os passos acima e mantenha o desfalque o tempo todo.

Vantagens da máquina de roteador automático completo:

As máquinas de desligamento de roteadores totalmente automáticas são equipamentos especializados utilizados na indústria eletrônica para separar placas de circuito impresso (PCB) individuais de painéis com precisão e eficiência.Estas máquinas utilizam a tecnologia de roteamento para cortar e separar PCBs de forma limpa ao longo de caminhos predefinidos.

• Corte de precisão:

  • As máquinas automáticas de separação de roteadores oferecem corte preciso e preciso de PCBs ao longo de caminhos predefinidos, garantindo uma separação limpa e consistente.

• Alta produtividade:

  • Essas máquinas podem processar um grande número de PCBs de forma rápida e eficiente, aumentando a produção e reduzindo os prazos de entrega.

• Automação:

  • A automação reduz a necessidade de intervenção manual, levando a uma melhor eficiência do processo, consistência e redução dos custos de mão-de-obra.

Precauções para o funcionamento da máquina de roteador totalmente automático:

1Antes de cortar, primeiro confirme se o programa editado pelo engenheiro é correto.Após os programas de mesa de trabalho esquerda e direita são verificados para serem corretosO engenheiro pode, em primeiro lugar, processar uma peça à esquerda e à direita para confirmação.

2Colocar a placa de PCB a ser estampada no dispositivo, identificar claramente a direção e os lados dianteiro e traseiro da placa, colocá-lo no dispositivo,e colocar a coluna de posicionamento do dispositivo de posicionamento no tabuleiro, aperte- a suavemente com a mão para confirmar se está no lugar, cubra a tampa do dispositivo e aperte o botão verde à esquerda ou à direita.a bancada de trabalho entrará automaticamente na posição de corte.

3. Clique no botão de visualização do software. O botão é vermelho. Observe se a posição de corte é correta. Após a inspeção, clique no botão de parada no software. Após alguns segundos,a cor vai virar verde e mudar automaticamente para o botão de processamento. A bancada de trabalho sairá automaticamente. Durante o processamento formal, clique no botão de processamento no software para iniciar o processamento.

Estrutura da máquina do roteador automático completo:
