Detalhes do produto:
|
| Material PCB: | RF4, Alumínio | Conexão PCB: | Corte em V, Aba |
|---|---|---|---|
| Alimentação PCB: | Automóvel | Precisão de corte: | ±0.05mm |
| Coleta de PCB: | Correia Plana ESD | Nome: | Ferramenta de despanelização de PCB |
| Realçar: | Auto ferramenta de alimentação do PWB Depaneling,Separador visual do sistema PWB do CCD,Ferramenta do sistema PWB Depaneling do CCD |
||

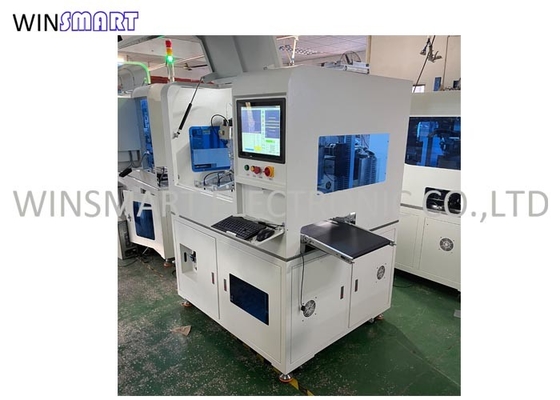

Auto ferramenta de alimentação do PWB Depaneling separador visual do sistema PWB do CCD
Ferramenta Descsription do PWB Depaneling:
A ferramenta depaneling do PWB é usada principalmente para a separação de placas de PCBA montadas com PCBA. Geralmente, PCBA são separados após a solda e testados então. Em linhas gerais, a fábrica de tratamento da microplaqueta de SMT não separará a placa de circuito, mas entregará diretamente o painel ao cliente. Em algumas pequenas e médias fábricas de tratamento de PCBA, o método da quebra manual do PWB é adotado, mas a placa de PCBA é fácil ser danificado e é mais seguro usar a máquina que depaneling.
Características da ferramenta do PWB Depaneling:
1. Baixo esforço de corte para o V-corte e a aba PCBA que depaneling.
2. Sistema da visão do PC e do CCD para a programação e a operação precisas.
3. Programação fácil.
4. Sistema de coleção de poeira superior para a oficina livre de poeira.
5. Modo de trabalho automático completo para produtos altos do volum.
6. Transporte de alimentação ajustável e ESD correia transportadora lisa para a coleção separada do PWB. O empacotamento automático do PWB é opcional.
7. Programação visual para a operação mais fácil.
8. Os eixos opcionais estão disponíveis para o V-corte e os painéis da aba.
9. O mais baixo esforço de corte para melhorar o corte do efeito.
Especificação da ferramenta do PWB Depaneling:
| Number modelo | SMTID3 |
| Tamanho da máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
| Tensão | 220V/50Hz |
| Tamanho máximo do PWB | 300x300mm (customizável) |
| Espessura do PWB | 0.4-6mm |
| Modo de alimentação | Automático |
| Posicionamento do PWB | Dispositivo elétrico personalizado |
| Programação | Ensino da visão, programando inline |
| Cortando o eixo | 20000-60000rpm/min |
| Tipo refrigerando | Refrigerar do auto |
| Modo da coleção de poeira | Coleção superior |
| Cortando a velocidade | 1-100mm/s |
| Cortando a precisão | ±0.02mm |
| Faca | 0.8-3.0 bocados de distribuição, rotação direita & lâmina de serra |
| Precisão de repetição | ±0.02mm |
| Sistema de controlo | PC industrial |
| Eixo | Opcional |
| Taxa do poder da máquina | 5KW total, inclui o aspirador de p30 3KW |
| Condição de máquina | 100% novo |
| Garantia | 1 ano |
| serviço da Após-venda | 24 horas de apoio em linha, a instalação ultramarina e o treinamento estão disponíveis |
| Programação | Em linha, visual |
| Função automática da calibração | Calibração automática do ponto de Mark |
| Função de edição | Linha reta, ponto, arco, círculo |
| Precisão da posição da linha central | 0.01mm |
| Cortando a precisão | ±0.05mm |
| Exploração do código de barras | Opcional |
| Função de contagem | Sim |
Oficina da produção da ferramenta do PWB Depaneling:
