Detalhes do produto:
|
| Certificado do CE: | Forneceu | Pin Pitch: | Minuto 0.1mm |
|---|---|---|---|
| Tensão: | 220V/110V | Precisão de temperatura: | ±2°C |
| Tamanho do termostato: | Comprimento máximo de 80 mm | Nome: | Máquina de solda de barra quente |
| Realçar: | Máquina de solda de barra quente Thermode,máquina de solda de barra quente de liga de molibdênio,máquina de solda de barra quente 80mm |
||

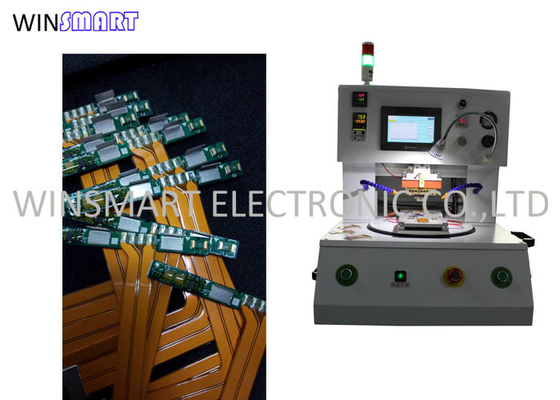

Máquina de solda de barra quente de liga de molibdênio máx. 80 mm
Características da máquina de solda de barra quente:
1. A tecnologia exclusiva de aquecimento por pulso fornece o aquecimento mais rápido da cabeça de solda.
2. O termopar é fixado próximo à superfície de trabalho e ao termodo, proporcionando assim um controle de feedback de temperatura preciso.
3. O tempo de soldagem pode ser programável e é acionado pela temperatura.
4. Com uma cabeça de thermode única, a máquina garante a pressão média.
5. A máquina possui um sistema CCD opcional com função de vácuo que facilita o posicionamento.
6. A máquina tem lucros de temperatura de 3 fases (pré-aquecimento, solda e resfriamento).
Especificação da máquina de solda de barra quente:
| Tamanho da máquina | 610×410×450mm |
| Área de trabalho | Máx. 150*150mm |
| Peso da máquina | 62Kg |
| Pressão de ar de trabalho | 0,6-0,8Mpa |
| Quantidade de fixação | 1 |
| Tamanho da cabeça Thermode | Máx. 40*3mm |
| precisão de soldagem | passo 0,2 mm |
| Pressionando o tempo | 1~99,9s |
| Configurações de temperatura | RT~500℃ tolerância ±5℃ |
| Pressão de soldagem | 1~20Kg |
| Configurações de temperatura | Dois |
| Ambiente de trabalho | 10-60℃,40%-95% |
| Fonte de energia | AC220V±10% 50HZ,2200W |
| Modo de alinhamento | CCD + Monitor LCD |
| modo de alimentação | Manual |
| Modo inicial | Pressione o botão Iniciar |
| Plataforma de Rotação | Controle do cilindro, tolerância <0,02 mm |
Classificação da máquina de solda de barra quente:
A fim de atender às diferentes necessidades de produção, além da simples função de soldagem, a soldagem por barra quente também adicionou equipamentos auxiliares, como o sistema de câmera de alinhamento.De acordo com o número de equipamentos:
(1) Mesa única
Este tipo de equipamento tem formato pequeno e ocupa menos espaço.O preço é relativamente baixo e só precisa ser colocado em uma pequena plataforma.No entanto, o equipamento só pode ser instalado com um gabarito, portanto, a eficiência da produção é baixa e é adequado para produção em pequenos lotes.Este tipo de equipamento também pode ser emparelhado com o sistema de câmera conforme necessário.
(2) Mesas duplas
Este tipo de equipamento pode ser instalado com dois gabaritos.Durante a produção, um ou dois grampos podem ser selecionados de acordo com as necessidades de produção.Quando dois grampos são selecionados para produção, um grampo está na máquina de solda.O operador pode prender o produto em outro gabarito para preparar a próxima soldagem, reduzindo assim o tempo de espera e melhorando consideravelmente a eficiência da produção.
Aplicação da máquina de solda de barra quente:
A máquina de solda de barra quente é usada nas seguintes tecnologias de produção de commodities: soldagem de cabo USB, soldagem de cabo flexível FFC e placa de circuito flexível FPC ou placa de circuito rígido PCB, soldagem entre TCP e placa de circuito PCB ou placa de circuito flexível FPC, soldagem entre circuito flexível placa FPC e placa de circuito PCB, etc.
