Detalhes do produto:
|
| Aprovação CE: | - Sim, sim. | Quantidade de acessórios: | 1 |
|---|---|---|---|
| Voltagem: | 220 V/110 V | Precisão da temperatura: | ±2°C |
| Quantidade térmica: | 1 | Sistema de controlo: | PLC |
| Exibição: | LCD | Intervalo de temperatura: | 50-500℃ |
| Tipo: | Automático | Nome do produto: | Máquina de solda de barra quente |
| Realçar: | Máquina de solda de barra de passo de 0,2 pinos,máquina de solda FPC de barra quente |
||

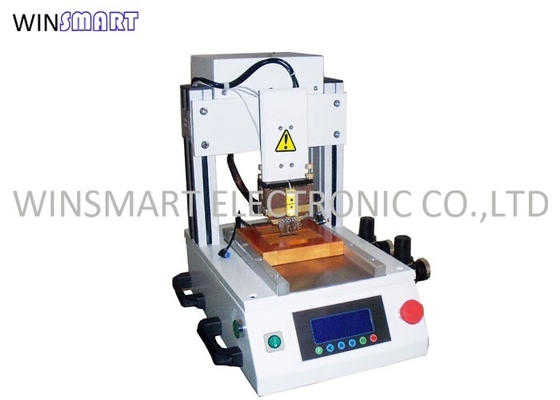

Máquina de soldadura de barras quentes 0,2 Pin Pitch Para FPC FFC PCB Soldadura
Introdução à máquina de soldadura de barras a quente:
1A pressão a quente também é chamada máquina de ligação. De acordo com os diferentes meios de prensagem a quente, pode ser dividida em solda, máquina de ligação ACF ( fita condutora oposta),ACP (cola condutora oposta), TBF (filme adesivo de fusão a quente).
2É aplicável à ligação de FPC (Flexible Circuit Board), HSC (Zebra paper), tab e LCD e PCB.o processo de solda tradicional tem sido difícil de satisfazer os requisitos de prensagem a quente extremamente fina, o processo ACF foi gradualmente aplicado pelos designers de telefones celulares.
Princípio de funcionamento da máquina de soldadura a quente:
Princípio de aquecimento por pulso: devido à concepção especial da superfície da cabeça de solda, a resistência da superfície de solda é muito pequena,e a corrente passará através da seção com a menor resistência. Ao alterar constantemente a tensão e ajustar o nível de corrente, a cabeça de soldagem pode aquecer rapidamente. A corrente de pulso refere-se à relação de frequência de ligação e desligação da corrente.Quanto maior a proporção do pulso, quanto maior for a potência de saída, mais rápido será o aumento da temperatura da junção de solda.
Características da máquina de soldadura a quente:
1Utilize a tecnologia de aquecimento por pulso, o controlo de temperatura é preciso e a frequência de amostragem da temperatura é de 0,1 s
2Plataforma de trabalho única, plataforma de trabalho rotativa, plataforma móvel esquerda e direita e outros modos de trabalho diversificados
3Controle de aumento de temperatura em vários estágios
4- Display de curva de temperatura em tempo real
5Mecanismo de indexação de fita de silicone
6O sistema de visão CCD fornece um alinhamento preciso
7Programa de armazenagem de grande capacidade
8Interface de operação táctil, proteção de senha do programa
Especificação da máquina de soldadura a quente:
| Tamanho da máquina | 500 × 500 × 600 mm |
| Área de trabalho | Max 200*170 mm |
| Peso da máquina | 62 kg |
| Pressão do ar de trabalho | 0.6-0.8Mpa |
| Quantidade de instalações | 1 |
| Tamanho da cabeça do termodo | Max 40*3 mm |
| Precisão de solda | passo 0,2 mm |
| Tempo de prensagem | 1~99,9s |
| Configurações de temperatura | RT tolerância ± 5°C |
| Pressão de solda | 1 a 20 kg |
| Configurações de temperatura | Dois. |
| Ambiente de trabalho | 10 a 60 °C, 40% a 95% |
| Fornecimento de energia | AC220V±10% 50HZ,2200W |
| Modo de alinhamento | Monitor CCD + LCD |
| Modo de alimentação | Manual |
| Modo de arranque | Pressione o botão de início |
| Plataforma de rotação | Controle do cilindro, tolerância < 0,02 mm |
| Materiais de termodo | Ligação de molibdênio |
| Tamanho do termodo | comprimento máximo de 60 mm |
| Origem | China |
| Modo de fixação | Acessórios personalizados |
| Aplicação | FFC para PCB, FPC para PCB, fios para PCB |
| Garantia | 12 meses |
Máquina de solda a barras quentes Campo de aplicação:
1Fabricante de telemóveis
2. Fabricante de ecrãs sensíveis ao toque
3Computador.
4Impressora, etc.
