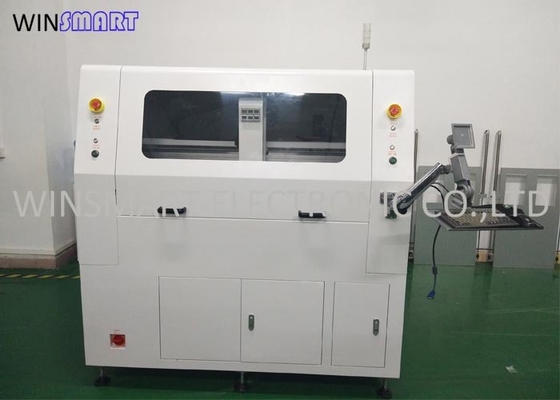

Fresadora CNC totalmente automática de mesa dupla ESD PCB Router

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 conjunto
preço:	USD20000-80000
Packaging Details:	Caso contraplacado
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

Alimentação do PWB:

Descarregamento de PCB:

Velocidade do fuso:

60000rpm

Posicionamento PCB:

Fixação personalizada

Mesa de trabalho:

Nome:

Fresadora PCB Router CNC

Habilidade da fonte:

100 conjuntos/mês

Destacar:

Fresa CNC Automática ESD

Fresa CNC PCB de Mesa Dupla

Máquina Roteadora PCB Automática Completa

Product Description

Fresadora CNC totalmente automática de mesa dupla ESD PCB Router Machine

Recurso do roteador PCB da fresa CNC:

1. Circuito fechado completo do caminho de corte, rastreamento de erros em tempo real, feedback, compensação, é um sistema inteligente de ponta.

2. Usando o PLC dividido importado, quebrando o cartão de controle PLC da placa baseada em computador tradicional, maior estabilidade e anti-interferência mais forte.

3. Operação simples e maior desempenho de segurança, 0,5-0,7 segundos por ponto de corte.

4. Sistema de aspiração inferior, livre de poeira.

5. Mesas de trabalho duplas para alta capacidade de trabalho.

Especificação do roteador PCB da fresa CNC:

Modelo	SMT-IR500
Dimensão da máquina	1550(L)x1200(P)x1600(A)
Peso da máquina	900kgs
Motor	Servo motor CA de 7 eixos
Repetibilidade	±0,02 mm
Precisão de corte	±0,05 mm
Resolução	±0,02 mm
mesas de trabalho	2
Modo de posicionamento do PCB	orifícios de pinos ou resíduos de borda de PCB
Alimentação/descarga do painel	automático
área de fresagem	300x350mm
Espessura do PCB	0,3-3 mm
Fuso	SycoTec
Velocidade máxima do fuso	80000rpm/ESD
Modo de resfriamento	resfriamento de ar
bits de roteamento	lidar com 3,175 mm de diâmetro
Modo de substituição do bit de roteamento	manual
Sistema de altimetria a laser	Função de sopro a vácuo independente
Capacidade do sistema de vácuo	63L/minuto
Poder mais limpo	purificador de ar 3HP

Fluxo de trabalho do roteador PCB da fresa CNC:

1. Alimentação automática PCBA do buffer OK/NG.

2. O sistema de sucção pega o PCBA e coloca o painel na mesa esquerda.

3. PCBA fixado na mesa esquerda pelo sistema de travamento e início do despanelamento.

4. O sistema de sucção pega o PCBA e coloca o painel na mesa certa ao mesmo tempo.

5. PCBA fixado na mesa direita pelo sistema de travamento e iniciar o despanelamento.

6. Quando o PCBA separado da mesa esquerda estiver concluído, o sistema de sucção pega as placas individuais e as coloca no transportador de descarga plana para o próximo processamento.

7. A fresa começa a cortar as tábuas da mesa direita quando termina o trabalho da mesa esquerda.

8. Os resíduos de PCB serão jogados na caixa de sucata.

9. Repita os passos acima e continue desempanando o tempo todo.

Sistema de operação do roteador PCB da fresa CNC:

1. Interface de operação: Windows 10

2. Sistema visual: Câmera digital de alta resolução / Cognex Vision System

3. Programação:

uma.Escaneamento AOI/coordenadas de captura CCD

b.Função de cópia de filme em ângulo

c.Modificar coordenadas, ccd sincronizar automaticamente

d.Outras funções: compensação do diâmetro da ferramenta, dicas de limpeza do coletor de pó

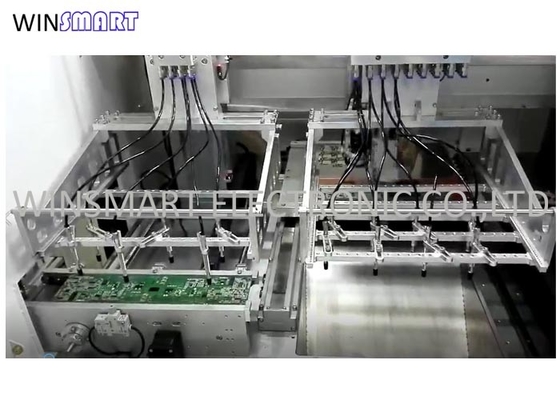

Estrutura do roteador PCB da fresa CNC:

Fresadora CNC totalmente automática de mesa dupla ESD PCB Router 0

Full automatic PCB Router
