Detalhes do produto:
|
| Dimensão do PWB: | 460x320mm | Relatório de testes: | Fornecido |
|---|---|---|---|
| Tipo do PWB: | Furos do selo | Terra arrendada do PWB: | Molde personalizado |
| Precisão: | ±0,05 mm | Nome: | Máquina de perfuração pneumática |
| Realçar: | máquina de 20 toneladas do perfurador do PWB,máquina do perfurador do PWB de 460x320mm,Máquina de perfuração pneumática de MCPCB |
||

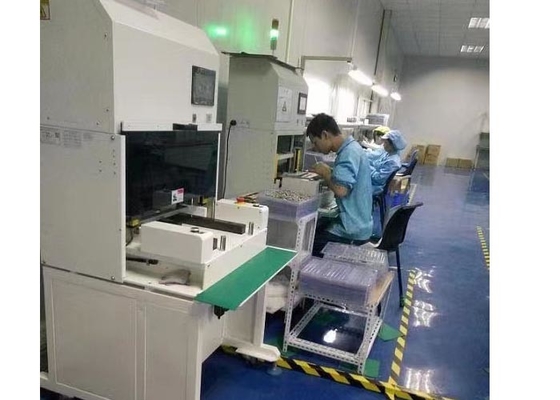

da máquina de 20 toneladas do perfurador do PWB de 460x320mm máquina de perfuração pneumática
Características pneumáticas da máquina de perfuração:
1. Alto nível da operação da automatização, a simples e a segura
2. os moldes múltiplos podem ser substituídos, e a substituição do molde é conveniente e fácil
3. O molde mais baixo entra e retira automaticamente, que é conveniente para tomar e colocar produtos, e os produto acabados podem cair na gaveta.
4. minimize o esforço interno gerou durante a placa que corta e evitam o rachamento da lata
5. A eficiência do PWB semiacabado de perfuração e do FPC é muito alta
6. A função nova a mais atrasada do tela táctil é conveniente para que o operador opere-se.
Princípio pneumático da máquina de perfuração:
Instale a máquina de perfuração do PWB para morrer trabalho feito com ferramentas no lugar do molde, põe as placas de FPC/PWB a ser cortadas na posição correspondente do dado mais baixo, e pressione o interruptor de começo para cortar ao mesmo tempo as placas. Durante o trabalho, o mais baixos morrem adotam push pull automático para reduzir a intensidade do trabalho e melhoram a segurança. Ao mesmo tempo, é muito conveniente tomar e colocar as placas separadas.
Especificações pneumáticas da máquina de perfuração:
| Área de funcionamento | 460*320mm |
| Pressão de funcionamento | 0.45-0.7Mpa |
| Cortando a precisão | ±0.05mm |
| Tempo de ciclo | 7-15 segundos |
| Saída | 8T |
| Espessura de PCB/FPC | 0.08-3.5MM |
| Material de PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Cortando o modo | Perfuração |
| Dispositivo elétrico do perfurador | Morre o trabalho feito com ferramentas (o molde) |
| Propriedade de trabalho |
A exposição do LCD, grava automaticamente o número de produtos processados, perfuração automática |
| Porto da transmissão | Standard internacional |
| Língua da operação | Inglês |
| Curso | 50MM |
| Altura do molde | 170MM |
| Poder | 380/220V |
| Fusível | 3A |
| Dimensão da máquina | 820x740x1750mm |
| Peso da máquina | 680kgs |
A máquina de perfuração pneumática morre foto do trabalho feito com ferramentas:
Espaço de aplicação pneumático da máquina de perfuração:
As placas de circuito dos telefones celulares, das câmaras digitais, de acessórios eletrônicos, de computadores, de automóveis, etc. podem ser cortadas no grupo, e podem dar o jogo completo ao efeito máximo ao cortar placas de circuito múltiplas. Na indústria eletrônica, tal como a placa do telefone celular, o cartão de memória, o circuito flexível do telefone celular, de circuito flexível de HDI (placa de circuito impresso do alto densidade), de FPCB a placa (placa de circuito flexível) e FCCL (estratificação folheada de cobre flexível), a eficiência são particularmente significativos para a segmentação de grandes quantidades da carcaça entalhada do PWB e da placa de circuito flexível (FPC).
