A máquina de corte automática do PWB menos do que 800u estica a máquina do router do PWB

A máquina de corte automática do PWB menos do que 800u estica a máquina do router do PWB
A máquina de corte automática do PWB menos do que 800u estica a máquina do router do PWB

Imagem Grande :  A máquina de corte automática do PWB menos do que 800u estica a máquina do router do PWB

Detalhes do produto:
Lugar de origem: China
Marca: Winsmart
Certificação: CE
Número do modelo: SMTR05
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 GRUPO
Preço: USD1-100000
Detalhes da embalagem: caixa da madeira compensada
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 100 grupos/mês

A máquina de corte automática do PWB menos do que 800u estica a máquina do router do PWB

descrição
Estação de funcionamento: 2 Conexão do PWB: Junções de trituração
Material do PWB: FR4 e MCPCB Aplicação: Painel da aba PCBA
Cortando a precisão: ±0.05mm Distribuindo o bocado: Diâmetro 0.8-2.5mm
Aprovação do CE: Sim Nome do produto: Máquina de corte automática do PWB
Realçar:

Máquina de corte automática do PWB

,

Máquina de corte do PWB de FR4 MCPCB

,

800u esticam a máquina do router do PWB

A máquina de corte automática do PWB menos do que 800u estica a máquina do router do PWB





Descrição automática da máquina de corte do PWB:

A fim melhorar a saída da fabricação da placa de circuito impresso (PWB) e a velocidade linear da montagem da superfície (SMT), a placa de circuito impresso é projetada geralmente como uma grande placa, que seja dividida em muitas únicas placas pequenas menores do PWB usando o equipamento depaneling da máquina do PWB no produto final. Esta grande placa do PWB pode ser chamada painel. Este grande painel é dividido em partes pequenas. Em processos diferentes do produto, pode ser dividido após SMT, após a TIC, após ter soldado o através-furo SMT, ou antes do conjunto do produto final.





Características automáticas da máquina de corte do PWB:

1. Eixo de alta velocidade: o eixo motorizado de alta velocidade adota o motor importado do eixo amplamente utilizado no router depaneling do PWB da parte alta da indústria. O eixo tem as vantagens da alta velocidade (60000rpm/minuto), vida útil longa, carga e descarregamento conveniente, superfície lisa do corte e nenhumas rebarbas. É equipado igualmente com o conversor de frequência original do eixo para fazer o motor do eixo tem uma vida útil mais longa, uma distância mais alta da força de corte e um efeito da elevação de uma mais baixa temperatura.
2. sistema da visão: CCD alto da cor do pixel e grande lente da ampliação, que podem ajudar ao programa que ensina e que edita funções da simulação. O sistema automático da correção de posicionamento da marca melhora a precisão de corte, impede o corte errado da carcaça quando a placa não é no lugar, e fá-lo mais rápido para copiar os programas e os modelos esquerdos e direitos do interruptor. A função do código de barras da leitura pode ser selecionada para ler, salvar ou transferir arquivos pela rede 1D/2D código de barras, que é conveniente para a rastreabilidade e a gestão digital.
3. posicionamento do veículo: A placa de circuito de PCBA realiza o corte da elevada precisão, tem a inspeção à prova de idiotas, e o desempenho da linha corpo é estável e seguro.



Especificação automática da máquina de corte do PWB:

Máquina do router
X/Y que corta a velocidade 0 ~100mm/s
Precisão da repetibilidade ± 0.01mm
Modo de controle de X/Y1/Y2/Z IPC industrial e PC
Modo conduzido X/Y1/Y2/Z Servo motor da C.A.
Operação e armazenamento de dados PC
Cortando a precisão ± 0.05mm
Velocidade do eixo 60000rpm (Alemanha KKAVO)
Fonte de alimentação 220V/110V
Pressão de ar 4.5kg/cm2
Taxa do poder 1.8KW
Aspirador de p30
Modo Ascendente ou inferior
Fonte de alimentação 380V
Acima da dimensão mais limpa L650*W400*H1350mm
Dimensão mais limpa inferior L665*W635*H1650mm





Manutenção automática da máquina de corte do PWB:

1. É necessário verificar se haja uns materiais que caem do armário elétrico. Em caso afirmativo, precisa de ser limpado a tempo e mantido diariamente. Sobre o método da manutenção dianteiro e traseiro dos painéis do anfitrião: dianteiro e traseiro os painéis da necessidade do anfitrião de ser limpado cada dia.
2. método da fiação e da manutenção do motor de XYZ do sensor do limite da origem: geralmente, o sensor será limpado com a mancha externo da poeira e de óleo uma vez por dia.
3. Sobre o método da manutenção da placa do ferro na parte inferior do motor principal: se as peças caem, precisam de ser removidas a tempo e substituído.
4. Sobre o método da manutenção da combinação de três pontos: verifique se haja água no copo do filtro de água cada dia. Se há água, imprensa o dreno amarelo para removê-la.
5. método da manutenção do eixo: limpe e limpe o eixo quando a máquina para de trabalhar cada dia.
6. método da manutenção do aspirador de p30: limpe e limpe o aspirador de p30 após as paradas da máquina que trabalham cada dia.



Fotos automáticas da máquina de corte do PWB:

eixo automático da máquina de corte do PWB

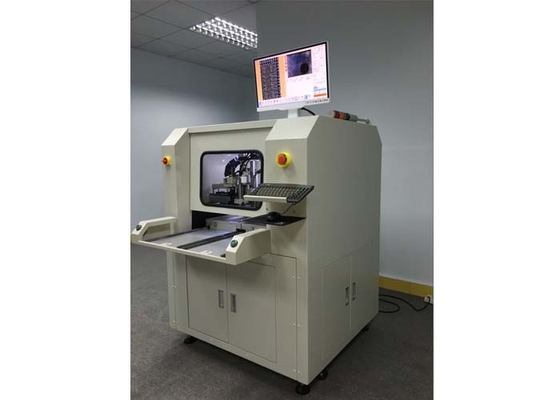

Máquina de corte automática do PWB
