Detalhes do produto:
|
Aplicação: | FPC, PWB, silicone, vidro, etc. | Tipo do PWB: | Tudo |
---|---|---|---|
Escala da varredura: | 40x40mm | Garantia: | 12 meses |
CORTANDO A MANEIRA: | Não-contato | Nome: | Máquina do PWB Singulation |
Realçar: | máquina de corte UV do laser 20W,Máquina 20W do PWB Singulation,Máquina de corte UV do laser do PWB FR4 |

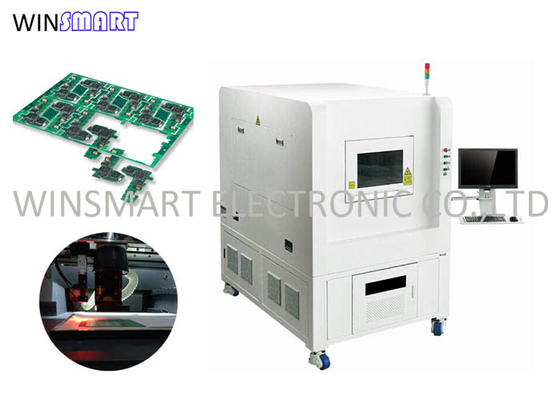

Máquina do PWB Singulation, máquina de corte UV do laser 20W para PWB FR4
Vantagens da máquina do PWB Singulation:
1. Nenhum esforço: os veículos especiais não cooperam com o laser que processa, mesmo se os componentes são muito próximos ao trajeto de corte, lá são nenhum efeito do esforço.
2. controle térmico exato do impacto: selecione o tipo apropriado do laser de acordo com exigências térmicas diferentes do impacto e coopere com os parâmetros de processamento apropriados do laser para minimizar o impacto térmico.
3. processamento de limpeza: o tratamento da fuligem do laser é realizado no tempo real durante o processo de processamento minimizar o impacto da fuligem em componentes de circuito.
4. multi função: é não somente apropriado para o corte da precisão e a perfuração da placa macia, da placa dura e da placa dura macia da combinação da vária espessura, mas também apropriado para cortar e furar de outros materiais, tais como o vidro, cerâmica, placa de metal fina e assim por diante.
5. segurança: a área de processamento é fechada completamente para assegurar a proteção da segurança do processo de processamento; Projetado de acordo com padrões elétricos chineses e da UE.
6. automatização: os portos abertos são reservados facilitar a adaptação do sistema de controlo do poder, carga automática e sistema e de MES sistema do descarregamento para encontrar várias necessidades da automatização.
7. alta velocidade e elevada precisão: alta velocidade e elevada precisão X/sistema móvel de Y/Z, mecanismo perfeito da compensação da precisão, incluindo a única compensação da precisão do plano da compensação da precisão da linha central e fazendo a varredura da compensação da precisão da área. O sistema de controlo do movimento é equipado com o sistema de posicionamento do CCD da linha central do contrato para assegurar a alta velocidade e a elevada precisão no processo de processamento.
8. alto nível da liberdade: uma variedade de nanossegundo, ultravioleta do picosegundo e lasers verdes estão disponíveis para encontrar necessidades de processamento diferentes.
9. operação simples e rápida: a relação de software é simples, compatível com o formato de dados convencional da indústria, da operação e do fácil de usar simples.
10. sistema de detecção do poder: o sistema de detecção em linha do poder pode ser opcional assegurar o poder estável e preservar a consistência de cortar a qualidade.
Características da máquina do PWB Singulation:
1. Nenhuma rebarba, nenhuma poeira, nenhum ruído, nenhum esforço de corte.
2. Fácil para programar importando arquivos do dxf.
3. De ponta liso.
4. Praticável para todos os tipos de placas do PWB, cobrindo v-marcar e painéis da aba.
5. Nenhum esforço para proteger componentes precisos de dano.
6. A máquina vem com sistema de refrigerador e de exaustão de água.
7. O verificador opcional do poder está disponível.
Especificação da máquina do PWB Singulation:
Laser | Q-Comutar diodo-bombeou todo o laser UV de circuito integrado |
Comprimento de onda do laser | 355nm |
Fonte de laser | Optowave 15W@30KHz UV |
Posicionando a precisão do Worktable do motor linear | ±2μm |
Precisão da repetição do Worktable do motor linear | ±1μm |
Campo de trabalho eficaz | 460mmx460mm (customizável) |
Velocidade de varredura | 2500mm/s (máximo) |
Campo de trabalho | 40mmх40mm |
FAQ da máquina do PWB Singulation:
Q: Que é a fonte de laser?
: Nós oferecemos o laser do CO2, o verde e o UV. Mas necessidade material diferente do PWB de usar a fonte de laser diferente.
Q: Que é a época da vida da cabeça do laser?
: Em geralmente, o poder será perdido após 3-5 anos de uso, a seguir precisa de enviá-lo de volta ao fabricante para reparar.
Q: Que é seu serviço?
: Nós fornecemos 24 horas de serviço online para resolver perguntas técnicas, e nós poderíamos igualmente enviar nossos coordenadores a sua fábrica para fazer a instalação e o treinamento no local.
Q: Que tipo do painel do PWB pode ser corrido nesta máquina?
: A máquina podia cortar a linha, arco, círculo de acordo com programas, ele está disponível para todo o FR4, aba FR4 e painéis v-marcando de FPC.
