Detalhes do produto:
|
| Cortando o modo: | Corte superior | Aspirador de p30: | Superior e inferior opcionais |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Vantagem: | Tabelas duplas |
| Cortando a precisão: | ±0.05mm | Origem: | China |
| Garantia: | 1 ano | Cortando a velocidade: | 1-100mm/s |
| Líquido de limpeza: | Sistema superior e inferior opcional do vácuo | Nome do produto: | Máquina do router do PWB do CNC |
| Realçar: | Máquina superior do router do PWB do CNC do corte,máquina do router do PWB do CNC 100mm/S,Máquina de corte semi auto do PWB do CNC |
||

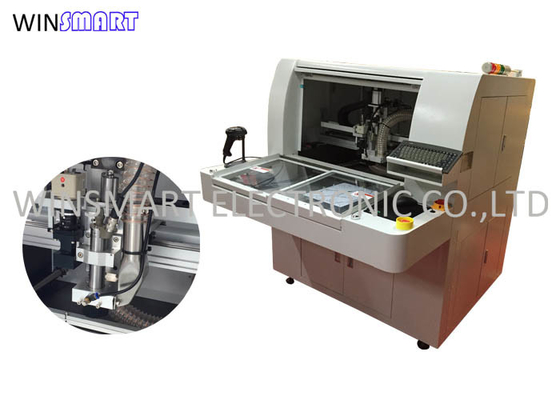

Semi-auto máquina superior 100mm/s máximo do router do PWB do CNC do corte que corta a velocidade
Funções da máquina do router do PWB do CNC:
A máquina depaneling do router do PWB é uma máquina usada para separar as placas irregulares do PWB conectadas por furos do selo. Igualmente sabido como a máquina de corte da curva do PWB, máquina desktop do router do PWB, máquina do separador do PWB do furo do selo. A máquina depaneling do router do PWB é um processo importante no processo de manufatura do PWB. O router do PWB refere o corte dos gráficos exigidos pelo cliente através do bocado de acordo com o programa de processamento projetado pelo projeto. Quando o cortador de trituração é vestido até certo ponto, quebrará a faca e conduzi-la-á ao escapamento. Se a placa de produção com bom bocado não é entregada ao cliente de acordo com as exigências de cliente, PCBA (a placa + o conjunto de circuito impresso referem o processo inteiro de placa vazia do PWB que passa através de SMT e então do encaixe do mergulho) não pode com sucesso ser instalado no produto, tendo por resultado desfazer-se de PCBA.
Se a espessura da placa do PWB é igual ou maior do que ao comprimento da ferramenta, a rotação da estrutura fixa acima da ferramenta queimará a placa do PWB durante o roteamento áspero. A fim evitar o dano de queimar a placa do PWB causada pela rotação da estrutura fixa acima da ferramenta, a estrutura fixa precisa de formar uma diferença com a placa do PWB.
Vantagens da máquina do router do PWB do CNC:
1. tabelas da Dois-corrediça
2. Baixo esforço
3. De ponta liso
4. Manul que carrega /unloading
5. Sistema do CCD para o corte preciso
6. 1-100mm/s ajustável que corta a velocidade
Características da máquina do router do PWB do CNC:
1. Tipo única máquina da tabela de corte do banco, com para acelerar a 100mm/s e velocidade do posicionamento de 500mm/S.
2. Corte contínuo sem interrupção durante o carregamento e o descarregamento.
3. O sistema de alta qualidade do eixo de gerencio permite o sistema de acelerar rapidamente e retardar, reduzir o tempo de sincronização, de melhorar a produtividade e manter a elevada precisão.
4. Use o hardware de alta qualidade para assegurar a rigidez e o elevado desempenho altos.
5. Todos os parafusos do guia são cobertos para impedir que a poeira e a sujeira entrem, para melhorar a vida útil e o desempenho do eixo de gerencio.
Especificações da máquina do router do PWB do CNC:
| Total | |
| Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
| Peso | 750KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 100mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
Parâmetros da máquina do router do PWB do CNC:
1. Dimensão da máquina: 1250mm*1650mm*1450mm
2. Tamanho do PWB: 320x320mm (padrão)
3. Modo de trabalho: corte superior
4. Sistema de limpeza do vácuo: limpeza superior ou inferior
5. Tensão do aspirador de p30: 3 fase 380V 3.5KW
6. Cortando a precisão: +-0.05mm
7. Cortando a velocidade: 100mm/s
8. Material do PWB: FR4, MCPCB
