Detalhes do produto:
|
Função: | Todo o PWB rígido Depaneling | Espessura do PWB: | 3.0mm |
---|---|---|---|
Aspirador de p30: | Sim | Cortando a precisão: | ±0.05mm |
Garantia: | 1 ano | Nome: | Router da placa de circuito impresso |
Realçar: | router da placa de circuito 100mm/s impresso,router da placa de circuito impresso do PWB de 300x300mm,Máquina do router do PWB Depaneling do cortador de trituração |
PWB Depanelization do router da placa de circuito impresso da lâmina de serra e do cortador de trituração
Características da máquina do PWB Depaneling:
1. Realize desvirilizou a produção, que é apropriada para todos os tipos de PCBA rígido que depaneling, cobrindo placas do V-corte e da aba.
2. sistema da visão do PC e do CCD.
3. programando com coleção da compensação e de poeira.
4. 2 eixos instalados, um para o V-corte que depaneling, o outro são para a ponte de trituração que depaneling.
5. Menos do que o esforço do corte 500ustrain para proteger componentes de dano durante o corte, a programação fácil e a operação.
6. Sistema da operação da vitória 10.

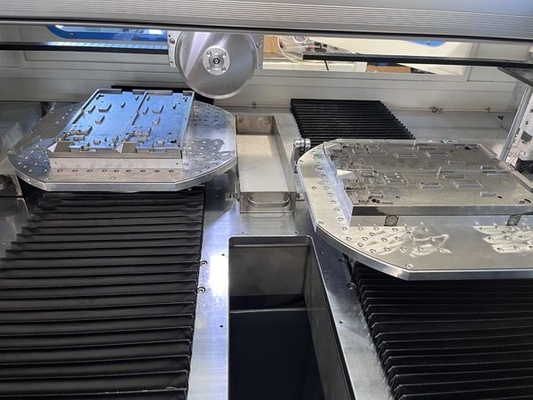

Estrutura do corte de máquina do PWB Depaneling:
O cortador da lâmina de serra é conduzido por um motor sem escova de alta velocidade, que mais baixo esforço de corte eficazmente.
Dois trabalhos do eixo separadamente, praticáveis para todo o v-corte e aba FR4 e PCBA de alumínio que depaneling.
Especificação da máquina do PWB Depaneling:
Number modelo | SMTID3 |
Tamanho da máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
Tensão | 220V/50Hz, 2.5KW |
Tamanho máximo do PWB | 300x300mm (customizável) |
Espessura do PWB | 0.4-6mm |
Modo de alimentação | Automático |
Posicionamento do PWB | Dispositivo elétrico personalizado |
Programação | Ensino da visão, programando inline |
Cortando o eixo | 20000-60000rpm/min |
Tipo refrigerando | Refrigerar do auto |
Modo da coleção de poeira | Coleção superior |
Cortando a velocidade | 1-100mm/s |
Cortando a precisão | ±0.02mm |
Distribuindo o bocado | 0.8-3.0 diâmetros, rotação direita |
Precisão de repetição | ±0.02mm |
Sistema de controlo | PC industrial |
Eixo | Alemanha SycoTec 4025HY |
