Detalhes do produto:
|
| Tipo do PWB: | PWB do V-corte e do Tab Rigid | Coleção de poeira: | Parte superior |
|---|---|---|---|
| quantidade do eixo: | 2 | Cortando a velocidade: | 0-100mm/s |
| Modo: | Inline | Nome: | Máquina Inline do PWB Depaneling do V-corte |
| Realçar: | V Inline cortou a máquina do PWB Depaneling,100mm/s V cortou a máquina do PWB Depaneling,Router Rotatable do PWB da tabela de trabalho |
||

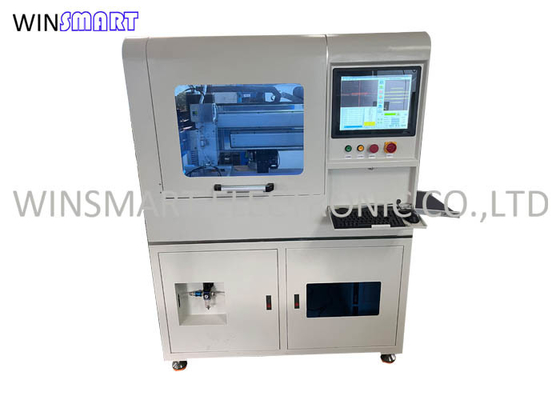

Router Inline Rotable do PWB da máquina do PWB Depaneling do V-corte da tabela de trabalho

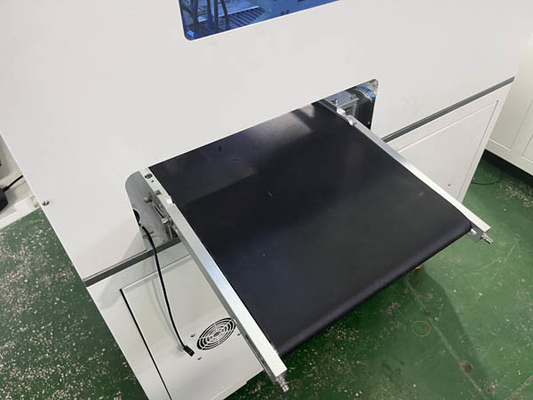

Modo de alimentação Inline da máquina do PWB Depaneling do V-corte:
1. Modo conduzido antiestático, relação de SMEMA que pode conectar o equipamento dianteiro de SMT.
2. O transporte ajustável para a largura diferente PCBA, escala é 50-350mm.
Características Inline da máquina do PWB Depaneling do V-corte:
O ※ Realize desvirilizou a produção, que é apropriada para todos os tipos de PCBA rígido que depaneling, cobrindo placas do V-corte e da aba.
Sistema da visão do PC e do CCD do ※.
※ Que programa com coleção da compensação e de poeira.
os eixos instalados, um do ※ 2 para o V-corte que depaneling, o outro são para a ponte de trituração que depaneling.
※ Menos do que o esforço do corte 500ustrain para proteger componentes de dano durante o corte.
Código do ※ QR e sistema de rastreio opcionais do código de barras.
Software amigável do ※, fácil de operar e programa
Estrutura Inline do corte de máquina do PWB Depaneling do V-corte:
1. O servo motor é combinado com um parafuso preciso conduzido para assegurar o corte da velocidade e da precisão.
2. O cortador da lâmina de serra é conduzido por um motor sem escova de alta velocidade, que mais baixo esforço de corte eficazmente.
3. Dois trabalhos do eixo separadamente, apropriados para todo o FR4 e PCBA de alumínio que depaneling.
Coleção mecânica da máquina Inline do PWB Depaneling do V-corte:
1. A linha central de X é conduzida pela correia e pelo motor deslizante, que tem a velocidade rápida da resposta, a elevada precisão e o baixo custo de manutenção.
2. Adota o modo de operação independente de manipuladores dobro, que é eficiente e flexível. Tempo em mudança da produção rápida para a linha de SMT.
3. Equipado com o vácuo multifuncional proveja de bocal, conveniente e melhore o tempo de produção.
Especificação Inline da máquina do PWB Depaneling do V-corte:
| Number modelo | SMTID3 |
| Tamanho da máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
| Tensão | 220V/50Hz, 2.5KW |
| Tamanho máximo do PWB | 300x300mm (customizável) |
| Espessura do PWB | 0.4-6mm |
| Modo de alimentação | Automático |
| Posicionamento do PWB | Dispositivo elétrico personalizado |
| Programação | Ensino da visão, programando inline |
| Cortando o eixo | 20000-60000rpm/min |
| Tipo refrigerando | Refrigerar do auto |
| Modo da coleção de poeira | Coleção superior |
| Cortando a velocidade | 1-100mm/s |
| Cortando a precisão | ±0.02mm |
| Distribuindo o bocado | 0.8-3.0 diâmetros, rotação direita |
| Precisão de repetição | ±0.02mm |
| Sistema de controlo | PC industrial |
| Eixo | Alemanha SycoTec 4025HY |
