Detalhes do produto:
|
| Tipo do PWB: | Tab Boards | Material do PWB: | FR4, alumínio |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | certificado: | Aprovação do CE |
| Cortando a precisão: | ±0.05mm | Relatório de testes: | Fornecido |
| Área de funcionamento: | Duplo, 320x320mm | Cortando a velocidade: | 1-100mm/s |
| Garantia: | 12 meses | Nome do produto: | Máquina do router do CNC do PWB |
| Realçar: | máquina do router do CNC do PWB do eixo 60000rpm,router de corte do CNC do PWB da precisão de 0.05mm,máquina do router do PWB Depaneling de 3.0mm |
||

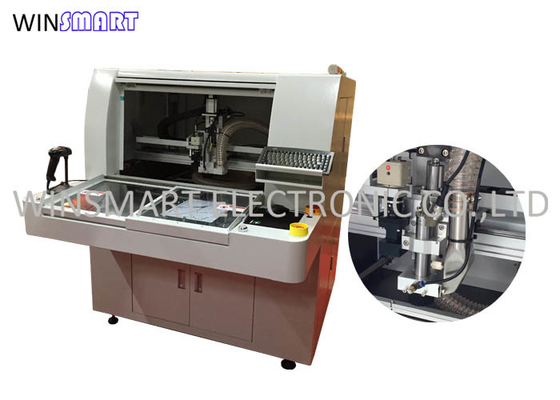

a precisão de corte 60000rpm de 0.05mm alonga a máquina do router do CNC do PWB
Aplicação da máquina do router do CNC do PWB:
É amplamente utilizado nas indústrias eletrônicas que fabricam, como o telefone celular, a eletrônica automotivo, dispositivos elétricos do agregado familiar, telefone celular, iluminação do diodo emissor de luz, a indústria médica, etc.
Função da máquina do router do CNC do PWB:
1. Esta máquina do router do PWB usa um bocado do router para moer FR4 e as placas de alumínio do PWB.
2. O roteamento exige que as únicas placas estão conectadas moendo junções.
3. O cortador de trituração mói a placa inteira do painel maior.
4. Vem com sistema superior/inferior da limpeza do vácuo.
5. O dispositivo elétrico personalizado é feito de acordo com aplicações diferentes - geralmente um gabarito de alumínio ou um sistema da terra arrendada do vácuo são usados.
Características da máquina do router do CNC do PWB:
1. A máquina do router do PWB tem tabelas de funcionamento da dois-corrediça para a produção do volume alto.
2. Tem um mais baixo esforço para proteger PCBA para assegurar o de ponta liso.
3. O motor e o eixo importados são usados para o corte silencioso e preciso.
4. O sytem de limpeza opcional do vácuo superior e inferior está disponível para as exigências dos clientes diferentes.
5. Sistema de alta qualidade do CCD para assegurar o corte preciso, com função de posicionamento automática.
Especificações da máquina do router do CNC do PWB:
| Total | |
| Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
| Peso | 750KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
