Detalhes do produto:
|
| Modo: | Inline | Material do PWB: | FR4 |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Vantagem: | Nenhuma operação precisou |
| Cortando a precisão: | ±0.05mm | Tamanho máximo do PWB: | 300x340mm |
| Posicionamento: | Dispositivo elétrico | Nome do produto: | Router Inline do PWB Depaneling |
| Realçar: | Router Inline do PWB Depaneling,Router rígido do PWB Depaneling,FR4 máquina material do router do PWB Depaneling |
||

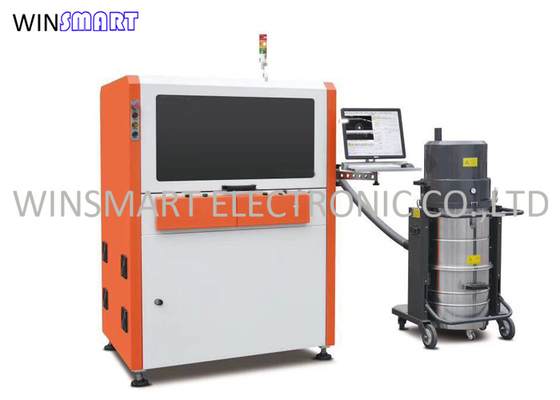

Máquina Inline do router do PWB Depaneling do cortador de trituração para placas rígidas do PWB
Descrição Inline do router do PWB Depaneling:
Esta é uma máquina depaneling automática completa do PWB, que use o eixo de alta velocidade com carregador e descarregador para a linha do teste ATE, baixo esforço de corte para proteger bem componentes e para assegurar a precisão e a limpeza.
Características Inline do router do PWB Depaneling:
É completamente automático para a produção do volume alto, e tem sistema da visão do PC e do CCD para o corte preciso. Programação em linha com compensação e coleção de poeira inferior. Projeto de corte inferior que faz a superfície e a oficina do PWB limpas. Seu espaço de salvamento da produção do corpo compacto, e são flexíveis para o tipo diferente de placas, personalizado feito estão disponíveis para cumprir as exigências do cliente diferente.
Especificação Inline do router do PWB Depaneling:
| Number modelo | SMTIR811 |
| Tamanho da máquina | 1500 (L) x850 (W) x1600 (H) milímetro |
| Peso da máquina | 800kgs aproximado |
| Tamanho máximo do PWB | 260x340mm (padrão) |
| Espessura do PWB | 0.4-6mm |
| Altura da transmissão | 900±50mm |
| Sentido de transmissão | Esquerdo - > direito |
| Velocidade do transporte | 1500mm/s |
| Modo de alimentação | Tipo trilho da seção de guia do transporte |
| Ajuste da largura do trilho | Manual |
| Sinal de comunicação | SMEMA |
| Posicionamento do PWB | Posicionamento dos dispositivos elétricos |
| Escolhendo o sistema | Vácuo |
| Cortando o eixo | SycoTec 60000rpm/min (padrão) |
| Tipo refrigerando | Refrigerar do auto |
| Mudança automática da ferramenta | Opcional |
| Verificação da faca da ruptura | Sim |
| Cortando a precisão | ±0.01mm |
| Distribuindo o bocado | 0.8-3.0 diâmetros, rotação direita |
| Precisão de repetição | ±0.02mm |
| Velocidade movente coordenada | 1000mm/s |
| Descarregando o modo | Correia do ESD |
| Desperdice a maneira da coleção | Desperdice a coleção do armário |
| Programação do procedimento | Importação do desenho de Gerber/programa da edição por visual |
| Suprimento de ar | 5-8kgs/cm2 |
| Fonte de alimentação | AC380V, 50/60Hz, 3KW |
Dimensão Inline do router do PWB Depaneling:
