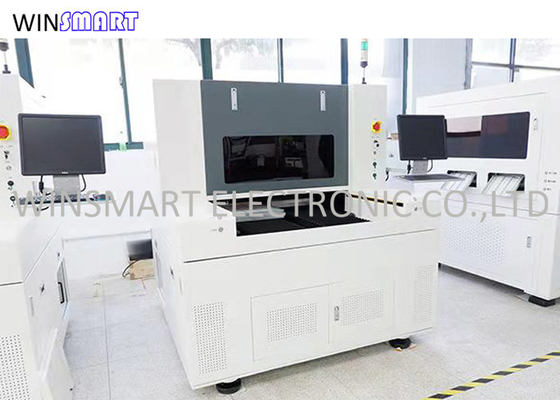

máquina de corte UV do PWB do laser 20W para a placa de circuito impresso rígida Depaneling

máquina de corte UV do PWB do laser 20W para a placa de circuito impresso rígida Depaneling

Características UV da máquina de corte do PWB do laser:

1. Controle eficazmente o efeito de calor de processamento, e melhore o colapso da borda e o efeito térmico do produto.

2. Laser de alta qualidade, nenhum contato que processam, nenhuma rebarba e rebarba após o corte.

3. O sistema maduro do processo pode exatamente calcular e segmentar os gráficos, e realiza o processo de parâmetros de processamento e processamento de gráficos.

4. Nenhum esforço, ±5μm que corta a precisão.

5. Arquivo do gerber da importação para a operação fácil.

6. Estrangeiro/linha corte está disponível. Não-contato, de ponta liso.

Especificações UV da máquina de corte do PWB do laser:

Vantagens UV da máquina de corte do PWB do laser:

A máquina de corte UV do PWB do laser refere o equipamento depaneling especial para a indústria rígida flexível da placa de placa de circuito de FPC e de circuito do PWB com o laser UV de alta potência. Para o equipamento depaneling da placa de FPC e de PWB, lá é laser que corta o equipamento, carimbando a máquina de perfuração do PWB do furo, separador movente do PWB da lâmina, cortador de trituração, e o outro equipamento. Que são as vantagens da máquina de corte UV do PWB do laser?
1. Nenhuma poeira
O ambiente de produção da indústria da placa de circuito é realizado na oficina livre de poeira. O equipamento depaneling tradicional do PWB, tal como o tipo móvel máquina da lâmina, produzirá inevitavelmente resíduos e pó do micro, que poluirá as 10000 e 1000 oficinas livres de poeira da classe e afetará a condutibilidade dos produtos. A máquina de corte UV do PWB do laser é uma vaporização que processa o processo, que não produzirá a poeira e é conducente à condutibilidade do produto.
2. precisão de corte alta
A diferença de processamento do equipamento de processamento tradicional da elevada precisão não pode alcançar a largura de diferença de menos de 100 mícrons, que causarão determinado dano às linhas na placa da borda ou de circuito de PCBA que contém componentes. O ponto do foco da máquina de corte do laser é pequeno, e o modo de processamento frio ultravioleta tem pouco impacto térmico na borda da placa de circuito. A precisão de corte da posição é menos de 50 mícrons, e a precisão de corte do tamanho é menos de 30 mícrons, que não afetarão a borda da placa de circuito, e a precisão são altos.
3. Nenhum esforço
Os métodos de processamento tradicionais têm geralmente os V-sulcos, que causarão determinado dano à placa no processo de manufatura. A máquina de corte UV do PWB do laser pode diretamente cortar a placa desencapada sem fazer V-sulcos. Além, os métodos de processamento tradicionais usam diretamente ferramentas para atuar na placa de circuito, especialmente o método de carimbo têm um grande impacto na placa de circuito, que é fácil causar a deformação da placa. A máquina de corte do laser é um modo de processamento do não-contato, que atue na superfície do material através do feixe alta-tensão, que não causará a influência do esforço e da deformação e dano da placa de circuito.
4. Para o corte especial-dado forma, é fácil automatizar
A máquina de corte UV do PWB do laser pode cortar para toda a forma sem substituir nenhuns suportes e dispositivos elétricos, e sem malha de aço. O mesmo equipamento pode encontrar o corte especial-dado forma e em linha reta, que é fácil realizar a cadeia de fabricação produção automática e flexibilidade alta. É fácil melhorar a eficiência da produção e salvar o processo de produção e o ciclo da produção. Em particular, ele pode rapidamente e eficientemente encontrar as necessidades de impermeabilização rápida, diretamente importação o desenho, e para encontrar então o corte.
5. compatibilidade alta
A máquina de corte UV do PWB do laser pode processar os materiais em torno da placa de circuito, tal como o PWB, o FPC, o filme da coberta, o animal de estimação, reforçando a placa, o IC, o corte ultra-fino do metal, etc. que tem a exequibilidade forte, é compatível com o processamento de uma variedade de materiais, é fácil de operar, pode ser importada no desenho, não precisa de ajustar nenhumas peças mecânicas, e é fácil de operar e mantém.
6. bom efeito do de ponta
O de ponta é liso e puro sem rebarba. Pode ser processado e formado diretamente de acordo com o tamanho do desenho, que é conducente a melhorar o rendimento do produto. Pode diretamente ser instalado no processo subsequente sem mais ulterior transformação.
