Detalhes do produto:
|
| serviço da Após-venda: | 7/24 de hora de apoio em linha | Laser: | UV |
|---|---|---|---|
| Área de funcionamento: | 300X300mm | Tipo do PWB: | V-contagem e aba |
| Garantia: | 1 ano | Nome: | Corte UV do PWB do laser |
| Realçar: | Máquina UV do laser Depaneling de FPC,Máquina UV do laser Depaneling do PWB,máquina do PWB Depaneling do laser de 300mm |
||

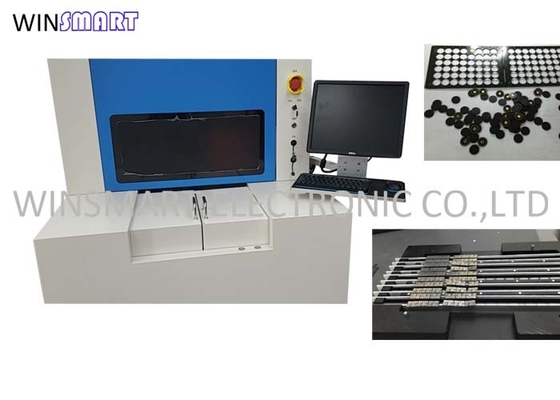

Corte UV do PWB do laser sem esforço mecânico para FPC/PCB Depaneling
PWB UV do laser que corta aplicações:
FPC e alguns materiais relativos, corte do PWB do Rígido-cabo flexível de FPC/PCB/, corte do módulo da câmera
PWB UV do laser que corta vantagens:
Nenhum esforço mecânico em carcaças ou em circuitos
Nenhuns custo ou materiais de consumo de utilização de ferramentas.
Versatilidade – capacidade para mudar aplicações simplesmente mudando ajustes
Reconhecimento de fé – corte mais preciso e mais limpo
Reconhecimento ótico antes que o processo do PWB depaneling/singulation começar. O laser do CMS é uma de poucas empresas para fornecer esta característica.
Capacidade ao depanel virtualmente alguma carcaça. (Rogers, FR4, ChemA, Teflon, cerâmica, alumínio, bronze, cobre, etc.)
Qualidade cortada extraordinária que mantém tolerâncias tão pequenas tão < 50="" microns="">
Nenhuma limitação de projeto – capacidade para cortar virtualmente e placa do PWB do tamanho que incluem contornos complexos e placas multidimensional
PWB UV do laser que corta especificações:
| Poder | 380V C.A., 50Hz, 20A |
| Ar comprimido | Ar comprimido |
| Dimensão da máquina | 1450 (L) x1350 (W) x1665 (H) milímetro |
| Espaço da instalação | 3000x3000x2500mm |
| Peso da máquina | 2000kgs |
| Temperatura ambiental | 22 ~ ℃ 25 |
| variação da temperatura | dentro do ℃ do ± 1/24hr |
| umidade ambiental | dentro de 40% ~ 70% (nenhuma condensação óbvia é permitida) |
| Categoria livre de poeira | 100000 ou melhor |
| consumo de potência | 6KW |
| Largura de corte | × 50mm do ≤ 50mm |
| Cortando materiais | corte completo/meio corte do PWB/FPC, do LCP/colagem e de outros materiais relacionados |
| Cortando a espessura | ≤ 3mm |
| Cortando a velocidade | ≤ 3000mm/S |
| Precisão fazendo à máquina total | ≤ 30um |
| Processando o teste padrão | linha reta, corte, curva, abnormity, etc. |
PWB UV do laser que corta a fonte de laser:
| Laser | laser do nanossegundo da onda 355nm clara |
| Frequência da repetição | 50-150khz |
| Laser Powe | 15W@30KHz UV |
| Largura de pulso | < 20ns=""> |
| Estabilidade da energia | < 3=""> |
| ² da qualidade m do feixe | < 1=""> |
| Modo | 2500mm/S |
PWB UV do laser que corta características:
1. Controle eficazmente o efeito de calor de processamento, e melhore o colapso da borda e o efeito térmico do produto.
2. Laser de alta qualidade, nenhum contato que processam, nenhuma rebarba e rebarba após o corte. O sistema maduro do processo pode exatamente calcular e segmentar os gráficos, e realiza o processo de parâmetros de processamento e processamento de gráficos.
3. Nenhum esforço, ±5μm que corta a precisão.
4. Arquivo do gerber da importação para a operação fácil. Estrangeiro/linha corte está disponível.
5. Não-contato, de ponta liso.
