Detalhes do produto:
|
Aspirador de p30: | 3hp | IONIZER: | Sim |
---|---|---|---|
Espessura do PWB: | 0.8-3.0mm | Distribuindo o bocado: | Diâmetro 0.8-3.0mm |
Cortando a precisão: | ±0.05mm | PWB disponível: | Tab Panel |
Tipo: | Winsmart | Nome do produto: | Máquina de corte do PWB do router |
Realçar: | Máquina de corte do PWB do router,Máquina de corte do PWB de 3HP Depanelizer,Máquina do router do PWB Depaneling |

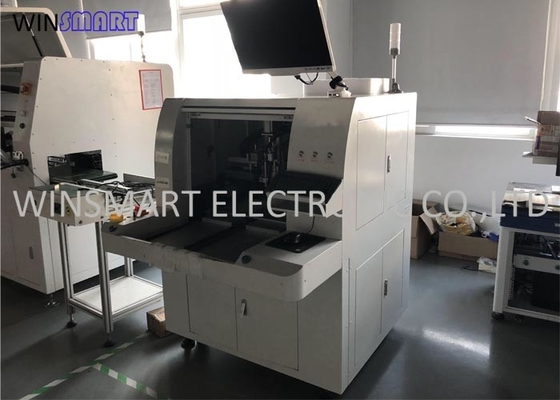

PWB Depanelizer da máquina de corte do PWB do router da câmera do CCD Semi-auto
Vista geral da máquina de corte do PWB do router:
Este router é principalmente um dispositivo que use o cortador de trituração para correr na alta velocidade para separar placas do PWB no modo da multi-conexão de acordo com trajetos pré-redatados. Substituindo os defeitos da quebra do manual, do V-CUT ou do perfurando, de melhorar a qualidade dos produtos e de reduzir a taxa da rejeção. A máquina adota o sistema operacional de Windows 10 da relação homem-máquina, o projeto de relação simples e humanizado, o sistema de corte automático da correção de trajeto, a fatura alta do programa do CCD do pixel, o programa do bloco e a edição e a alteração de uma etapa do programa. O dispositivo de carregamento e de descarregamento do PWB com as duas plataformas que trabalham interativamente pode eficazmente reduzir a época inativa da máquina, assim conseguindo a eficiência ideal da produção.
Características da máquina de corte do PWB do router:
1. A máquina é equipada com a lente industrial do ampliador do CCD do alto-pixel e o programa auxiliar que ensinam e funções de edição. A precisão é mais alta, mais exato e a imagem é mais clara.
2. O ponto automático de MARK que posiciona e que corrige o sistema tem a exposição de tempo real e o seguimento simulado da rota do trajeto movente. a exposição é clara duma olhada. a função automática do alinhamento e da correção tem uma precisão de corte mais alta. contanto que o PWB for deslocado dentro da escala de 3mm, a visão por computador pode executar a correção automática da rota, que relaxa a exigência da precisão do operador ao colocar a placa. E a eficiência de trabalho é melhorada extremamente.
3. A cópia esquerda e direita do worktable, cópia do bloco, disposição, cópia da placa de conexão do multi-ângulo, função de seguimento de uma etapa da alteração e para obstruir a edição da função da alteração do programa exatamente para simplificar o tempo de produção do programa e para melhorar a eficiência de programação.

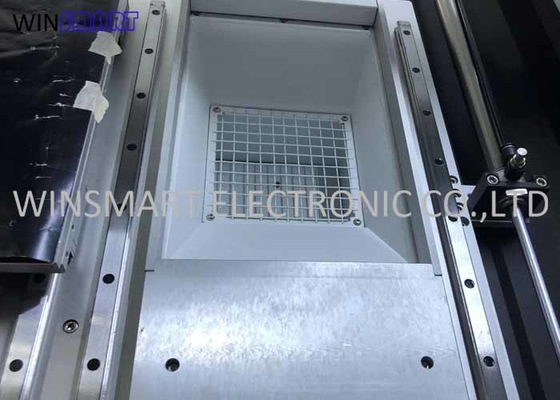

4. o aspirador de p30 e o dispositivo estático de alta tensão da eliminação feitos do fã de alta potência da entrada têm o melhor efeito da absorção da poeira e um mais baixo ruído.
5. Para a monitoração da vida da ferramenta, o cortador de trituração automaticamente aumentará e cairá a uma outra posição sem cortes da lâmina após ter cortado uma determinada distância. As distâncias e os tempos superiores e mais baixos podem ser ajustados de acordo com o comprimento da lâmina para prolongar a vida do cortador de trituração.
6. o projeto transparente da porta da segurança faz o processo de processamento claro duma olhada. Há duas maneiras de abrir a porta: parada de emergência e retardação de 50% para que os clientes diferentes escolham de. A parada de emergência é impedir acidentes durante o processamento e fornecer um ambiente operacional para a inspeção da segurança. Ao programar, é conveniente para programadores monitorar o processo.
7. O painel do PWB é processado e colocado usando o sistema de transmissão do servo motor da dois-plataforma para reduzir o tempo de espera e para melhorar o rendimento. Forneça ao mesmo tempo o eixo importado e o eixo doméstico para encontrar necessidades diferentes do cliente.
Especificação da máquina de corte do PWB do router:
Total | |
Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
Peso | 750KG |
Altura deslocada | 60~110mm |
Manipulador | |
Tipo do motor | Série de JiaBao |
Posicionando a repetibilidade | 0.001mm |
Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
Estação de trabalho | |
Fixação do PWB | padrão, especialização |
Carregamento do PWB/que descarrega | manual |
Tamanho do PWB (máximo) | 320*320mm |
PWB grosso (máximo) | 5mm |
Fixturing | |
Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
Fixação de Fixturing | maquinaria |
Motor do eixo | |
Poder | 150W |
Eixo | 60000rpm/min |
Proteja | auto/refrigerar do vento |
Cortador da mudança | Especialização |
Distribuindo a capacidade | |
Cortando a velocidade (máximo) | 80mm/s |
Conduzindo a velocidade (máximo) | 2500mm/s |
Precisão do corte | 0.01mm |
Sistema do vácuo | |
Poder do vácuo | 3.5KW C.A. 380V |
Vácuo | prumo |
Utilidades | |
Poder | 2.0KW AC380V |
Suprimento de ar | 4-6KG/cm2 |
Programação | |
O programa edita | Inline |
A função edita | Linha, arco, circula, U-curva |
Armazenamento do programa | HDD |
Sistema da visão | CCD da cor de SONE |
offset do cortador de trituração | AUTOMÓVEL |
Instalação do vácuo | AUTOMÓVEL |
Monitores da operação | |
Iindicator | Estado da máquina de Iindicator |
verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
III. precisão | |
Precisão da linha central | 0.001mm |
Cortando a precisão | 0.1mm |
IV. segurança | |
A área de funcionamento protege | Com quatro proteção selada |
Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
Botão de parada da exigência |
A máquina de corte do PWB do router inclui:
Aspirador de p30 x 1pc
Eixo x 1pc
Distribuindo o bocado x 10pcs
Instrução x manual 1pc
Vídeos da operação
