Detalhes do produto:
|
| PWB: | Tab Boards | Material do PWB: | FR4, alumínio |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Vídeo da inspeção: | Fornecido |
| Cortando a precisão: | ±0.05mm | CE: | Sim |
| Área de funcionamento: | 350x400mm | Cortando a velocidade: | 1-100mm/s |
| Aspirador de p30: | Inferior ou superior | Nome do produto: | Máquina controlada do PWB Depaneling do PC |
| Realçar: | máquina do PWB Depaneling de 0.8mm,Máquina controlada do PWB Depaneling do PC,Máquina do router do PWB Depaneling da aba |
||

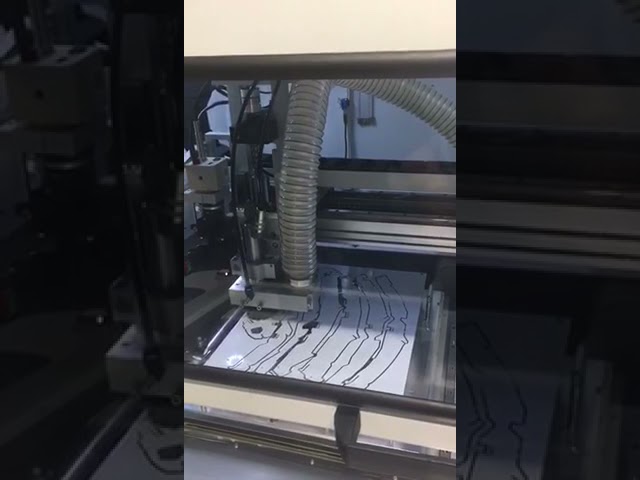

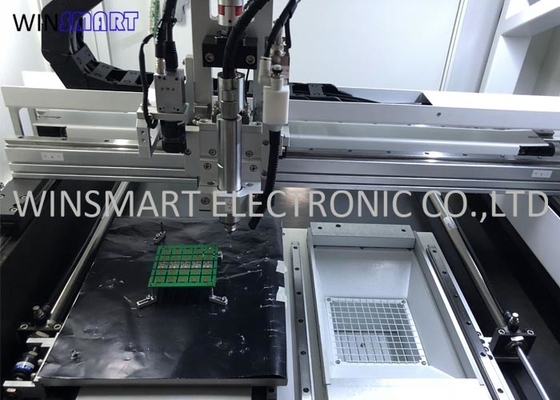

O PC controlou a máquina do PWB Depaneling, PWB Sigulation para placas do PWB da aba
Introdução controlada da máquina do PWB Depaneling do PC:
A máquina depaneling do router do PWB é uma máquina usada para separar as placas irregulares do PWB conectadas por furos do selo. Igualmente sabido como a máquina de corte da curva do PWB, máquina do separador do PWB do furo do selo, router do PWB, máquina depaneling do router do PWB. É um processo importante no processo de manufatura do PWB. E refere o corte dos gráficos exigidos pelo cliente através do bocado de acordo com o programa de processamento projetado pelo projeto. Quando o cortador de trituração é vestido até certo ponto, quebrará a faca e conduzi-la-á ao escapamento. Se a placa de produção com bom bocado não é entregada ao cliente de acordo com as exigências de cliente, PCBA (a placa + o conjunto de circuito impresso referem o processo inteiro de placa vazia do PWB que passa através de SMT e então do encaixe do mergulho) não pode com sucesso ser instalado no produto, tendo por resultado desfazer-se de PCBA.
Máquina controlada Advantanges do PWB Depaneling do PC:
1. A tabela dupla, distribuindo bocados está trabalhando todo o tempo, melhorando a produtividade.
2. Corte contínuo sem interrupção durante o carregamento e o descarregamento.
3. O sistema de alta qualidade do eixo de gerencio permite o sistema de acelerar rapidamente e retardar, reduzir o tempo de sincronização, de melhorar a produtividade e manter a elevada precisão.
4. Use o hardware de alta qualidade para assegurar a rigidez e o elevado desempenho altos.
5. Todos os parafusos do guia são cobertos para impedir que a poeira e a sujeira entrem, para melhorar a vida útil e o desempenho do eixo de gerencio.
Características controladas da máquina do PWB Depaneling do PC:
1. tabelas da Dois-corrediça para a produção do volume alto. E tem um mais baixo esforço para proteger PCBA para assegurar o de ponta liso.
2. O motor e o eixo importados são usados para a finalidade silenciosa.
3. O sytem de limpeza opcional do vácuo superior e inferior está disponível para as exigências dos clientes diferentes.
4. Sistema de alta qualidade do CCD para assegurar o corte preciso.
5. A programação fácil e simples, distribuir bocados e cortar a velocidade são ajustáveis.
Especificações da máquina do router do PWB do cortador de trituração de PCBA:
| Total | |
| Dimensões (W*D*H) | 1150mm*1250mm*1325mm |
| Peso | 750KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 870mm*450mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 350*400mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 40W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 100mm/s |
| Conduzindo a velocidade (máximo) | 3000mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência | |
| Aspirador de p30 | |
| Filtro | Caixa vertical |
| Dimensões da caixa da poeira | 730mm×640mm×1700mm |
| Poder da tensão | AC380V 50HZ, 2.2KW, 3HP |
| Ruído | Abaixo de 75db |
| Dimensões da tomada de ar/tomada | 6 polegadas inches/8 |
| Cabo de alimentação | 5X2.52 |
| Saco de filtro do alto densidade | 16PCS |
