Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela

Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela

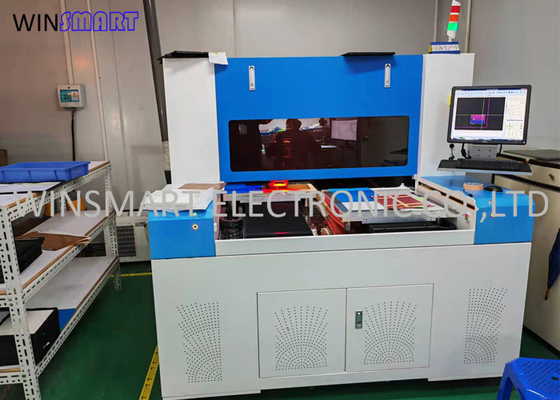

Dual Table PCB Laser Depaneling Machine High Productivity
Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela

Imagem Grande :  Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela

Detalhes do produto:
Lugar de origem: China
Marca: Winsmart
Certificação: CE
Número do modelo: SMTL300
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: USD1-150K/set
Detalhes da embalagem: caixa da madeira compensada
Tempo de entrega: 5-30 dias
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 100 grupos pelo mês

Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela

descrição
serviço da Após-venda: Operação de vídeo e suporte online laser: UV
Área de funcionamento: 300x300mm Dispositivo elétrico: Personalizado
Relatório de teste: Fornecido Nome: Laser que depanling
Realçar:

Máquina alta do laser Depaneling do PWB da produtividade

,

Máquina dupla do laser Depaneling do PWB da tabela

,

máquina do PWB Depaneling do laser de 300x300mm

Máquina alta do PWB Depanelizer do laser Depaneling do PWB da produtividade da tabela dupla



Finalidade do laser Depaneling:

Os objetos do processamento e da aplicação são placa macia e dura do PWB, do FPC e corte material relacionado, a abertura da tampa e as outras operações.

Integração eficiente de todos os componentes do equipamento, incluindo o laser, o trajeto ótico, o sistema do galvanômetro, a plataforma do movimento de 4 linhas centrais e a imagem

Sistema para conseguir a operação eficiente e exata.



Especificações do laser Depaneling:

Poder 380V C.A., 50Hz, 20A
Ar comprimido Ar comprimido
Dimensão da máquina 1450 (L) x1350 (W) x1665 (H) milímetro
Espaço da instalação 3000x3000x2500mm
Peso da máquina 2000kgs
Temperatura ambiental 22 ~ ℃ 25
variação da temperatura dentro do ℃ do ± 1/24hr
umidade ambiental dentro de 40% ~ 70% (nenhuma condensação óbvia é permitida)
Categoria livre de poeira 100000 ou melhor
consumo de potência 6KW
Largura de corte × 50mm do ≤ 50mm
Cortando materiais corte completo/meio corte do PWB/FPC, do LCP/colagem e de outros materiais relacionados
Cortando a espessura ≤ 3mm
Cortando a velocidade ≤ 3000mm/S
Precisão fazendo à máquina total ≤ 30um
Processando o teste padrão linha reta, corte, curva, abnormity, etc.





Fonte de laser do laser Depaneling:

Laser laser do nanossegundo da onda 355nm clara
Frequência da repetição 50-150khz
Laser Powe 15W@30KHz UV
Largura de pulso < 20ns="">
Estabilidade da energia < 3="">
² da qualidade m do feixe < 1="">
Modo 2500mm/S



Características do laser Depaneling:

Controle eficazmente o efeito de calor de processamento, e melhore o colapso da borda e o efeito térmico do produto. Laser de alta qualidade, nenhum contato que processam, nenhuma rebarba e rebarba após o corte. O sistema maduro do processo pode exatamente calcular e segmentar os gráficos, e realiza o processo de parâmetros de processamento e processamento de gráficos. Nenhum esforço, ±5μm que corta a precisão. Arquivo do gerber da importação para a operação fácil. Estrangeiro/linha corte está disponível. Não-contato, de ponta liso.



Fotos do laser do laser Depaneling:

Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela 0



Aplicações do laser Depaneling e efeito do corte:

Campos da aplicação: PWB/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, etc. Nenhuma poeira, boa à condutibilidade do PWB.

Produtividade alta da máquina dupla do laser Depaneling do PWB da tabela 1
