Detalhes do produto:
|
| PWB Conection: | Junções de trituração | Espessura do PWB: | 0.4-3.5mm |
|---|---|---|---|
| Eixo: | SycoTec 60000RPM | Cortando a precisão: | ±0.05mm |
| Única tabela: | 410x460mm | nome: | Máquina de trituração do PWB |
| Realçar: | Máquina inferior do router do PWB do corte,Máquina estável do router do PWB,máquina de trituração do PWB de 410x460mm |
||

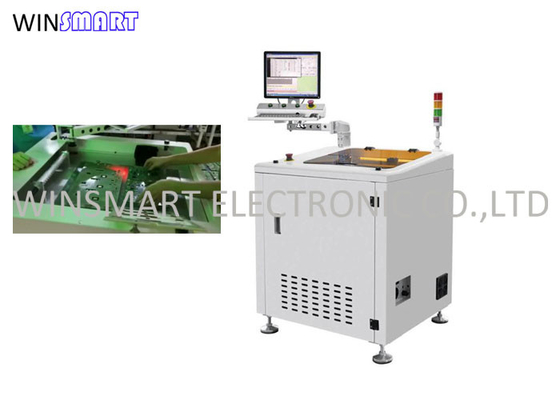

Máquina estável de corte inferior do router do PWB, máquina de trituração do PWB de 410x460mm
Introdução da máquina de trituração do PWB:
A fim melhorar a saída da fabricação da placa de circuito impresso (PWB) e a velocidade linear da montagem da superfície (SMT), a placa de circuito impresso é projetada geralmente como uma grande placa, que seja dividida em muitas únicas placas pequenas menores do PWB usando o equipamento depaneling da máquina do PWB no produto final. Esta grande placa do PWB pode ser chamada painel. Este grande painel é dividido em partes pequenas. Em processos diferentes do produto, pode ser dividido após SMT, após a TIC, após ter soldado o através-furo SMT, ou antes do conjunto do produto final.
Aplicação da máquina de trituração do PWB:
Usado para o singulation distribuído do painel do PWB com mais baixo esforço em muitas indústrias.
Características da máquina de trituração do PWB:
Esta máquina é opcional escolhe/plataforma dupla, para a dimensão máxima 410*460mm do painel. Tem o sistema do PC e do CCD para o corte preciso, fácil para programas. É flexível para o tipo diferente de placas do PWB com coleção de poeira inferior sem rebarba.
Especificação da máquina de trituração do PWB:
| Number modelo | SMTR17 |
| Tamanho da máquina | 850 (L) x 750 (W) x 1455 (H) milímetros |
| Tensão | 380V/50Hz, 2.5KW |
| Tamanho máximo do PWB | 410x460mm (única tabela), 260x310mm (tabela dupla) |
| Espessura do PWB | 0.4-5mm |
| Modo de alimentação | Manual |
| Posicionamento do PWB | Dispositivo elétrico personalizado |
| Programação | Ensino da visão, programando inline |
| Cortando o eixo | SycoTec 60000rpm/min (padrão) |
| Tipo refrigerando | Refrigerar do auto |
| Modo da coleção de poeira | Coleção inferior |
| Cortando a velocidade | 1-100mm/s |
| Precisão de repetição | ±0.01mm |
| Distribuindo o bocado | 0.8-3.0 diâmetros, rotação direita |
| Precisão de repetição | ±0.02mm |
| Sistema de controlo | PC industrial |
| Eixo | Alemanha SycoTec 4015HY |
| Controle de movimento | painel de controlo do movimento de 4 linhas centrais |
| Parafuso movimentador | Ligação de moedura do parafuso C5 |
| Câmera | Câmera greay da imagem latente 40W de Alemanha |
| LCD | 17 polegadas |
