Detalhes do produto:
|
| Aprovação CE: | Sim | Garantia: | 1 ano |
|---|---|---|---|
| Tensão: | 220V/110V | Modo: | Automático completo |
| Painel máximo: | 300x300mm (poderia ser personalizado feito) | Nome: | PWB automático completo Depanelizer do V-corte |
| Realçar: | PWB automático completo Depanelizer do corte de V,PWB Inline Depanelizer do corte de V,V Inline cortou a máquina de Depaneling |
||

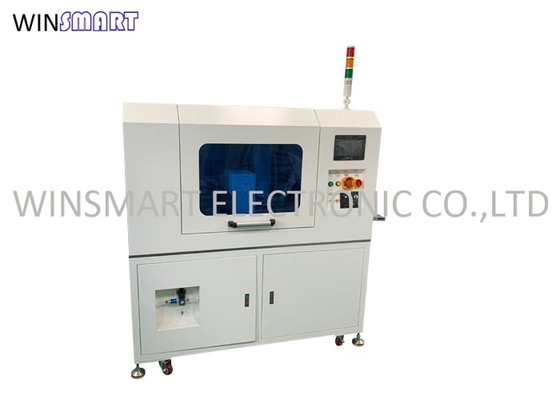

Máquina Inline automática completa de Depaneling do V-corte do PWB Depanelizer do V-corte
O PWB automático completo Depanelizer do V-corte caracteriza:
1. Um único grupo de cortadores múltiplos pode ser dividido automaticamente, e os cortadores diferentes podem ser feitos de acordo com produtos diferentes.
2. Equipado com a tampa acrílica para assegurar a segurança.
3. A peça de controle elétrica pode ser selecionada na relação homem-máquina, conveniente abrir ou proteger.
4. Há uma poeira que recolhe a bandeja sob o molde da faca.
5. Adote o quadro de solda do quadrado, placa da selagem da chapa metálica, cozimento de aço da pintura na superfície.
6. Apropriado para todos os painéis do V-sulco.
7. Material de Depaneling: FR4, MCPCB
Especificação automática completa do PWB Depanelizer do V-corte:
| Dimensão da máquina | Nome | Separador Inline do PWB do V-corte |
| Dimensão | 1500*800*1500mm | |
| Peso | 600kgs | |
| Cor | Branco | |
| Exigências do uso | Fonte de alimentação | AC220V, 1800W |
| Suprimento de ar | 0.6MPa | |
| Ambiente | Limpo e seco, evite a umidade ou a alta temperatura | |
| Distância mínima entre o componente e a linha marcar | 1.5mm | |
| Escala do painel do PWB | 12x12mm – 300x300mm | |
| Ajuste de alimentação da porta | Parte anterior fixa, verso adjutable | |
| Altura componente máxima | 35mm superiores, parte inferior 20mm | |
| Software | PLC | Tipo local |
| Ajuste do parâmetro | Ajuste no tela táctil | |
| Armazenamento | Disponível para 50 programas | |
| Tela táctil | Tipo de Taiwan | |
| Sensor | Omron | |
| Especs. da lâmina | Material | Aço alto de Japão |
| Anjo | 10-30 grau | |
| Tempo da vida | 3.000.000 vezes | |
| Precisão do molde da faca | 0.1mm | |
| Substitua o tempo do molde da faca | 60 minutos | |
| A outra função | Proteção errada da operação | Sensor, software |
| Proteção segura | Interruptor de parada da emergência | |
| O poder e o gás eliminaram a função | Sim | |
| Função da autoavaliação | Lance a monitoração do tempo, a monitoração da capacidade, a informação de falha do equipamento e o sistema automático da exclusão |
Etapas de funcionamento automáticas completas do PWB Depanelizer do V-corte:
1. A placa que superior o mecanismo envia o PCBA à trilha predeterminada, a trilha do transporte envia o PCBA à parte superior da faca reta mais baixa, das elevações retas mais baixas da faca, dos movimentos retos superiores e de cortes da faca no sentido de Y até que todas as linhas V marcando no sentido de Y estejam cortadas.
2. As placas separadas cortadas pelos fluxos do sentido de Y aos grupos múltiplos de cortadores múltiplos através da trilha, e o corte do PWB no sentido de X são terminados ao mesmo tempo.
3. As únicas quedas separadas do PWB na correia transportadora da descarga e fluxos na estação de trabalho traseira.
4. Há um aspirador de p30 sob o dado do cortador da máquina para absorver a poeira.
