Detalhes do produto:
|
| serviço da Após-venda: | Vídeo técnico e apoio em linha | Temp de Thermode.: | uniforme |
|---|---|---|---|
| Cabeça de Thermode: | 10mm | Vídeo da operação: | Fornecido |
| Min Pin: | 0.15mm | nome: | Máquina de ligação do filme de ACF |
| Realçar: | Máquina de solda da barra quente de ACF,TAB Hot Bar Soldering Machine,Máquina de ligação automática do filme de ACF |
||

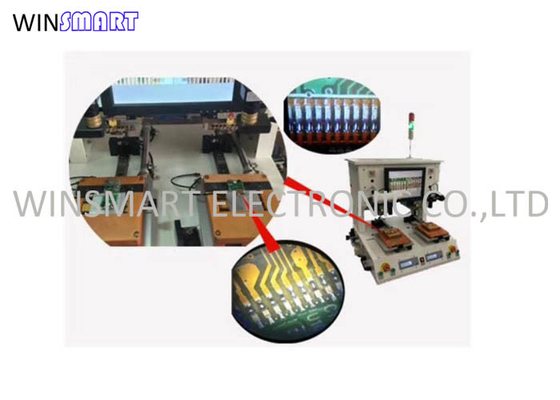

Máquina de ligação automática de solda do filme da máquina ACF da barra quente estável de ACF
Aplicação da máquina de ligação do filme de ACF:
Para uma variedade de alto densidade ACF, friso da ABA, do TCP e de solda de FPC, de FFC e de PWB friso.
Parâmetros da máquina de ligação do filme de ACF:
Tamanho da máquina: 680×780×750mm
Área de funcionamento: 260x200mm máximos
Peso da máquina: 135Kg
Pressão de ar de trabalho: 0.6-0.8Mpa
Fonte de alimentação: AC220V±10% 50HZ, 2200W
Ajustes de temperatura: Dois
Ambiente de trabalho: 10-60℃, 40%-95%
Pressão de solda: 1~20Kg
Ajustes de temperatura: Tolerância ±5℃ de RT~400℃
Pressionando o tempo: 1~99.9s
Precisão de solda: passo 0.2mm
Tamanho da cabeça de Thermode: 80*8mm máximos
Quantidade do dispositivo elétrico: 2
Modo de alimentação: Manual
Começando o modo: Tecla "Iniciar Cópias" da imprensa
Plataforma da rotação: Controle do cilindro, tolerância<0>
Especificação quente da máquina de soldadura da barra da estação dobro:
| Tamanho da máquina | 680×780×750mm |
| Área de funcionamento | 200*260mm máximos |
| Peso da máquina | 135Kg |
| Pressão de ar de trabalho | 0.4-0.6Mpa |
| Quantidade do gabarito | 2 |
| Tamanho da cabeça de Thermode | 80*5mm máximos |
| Precisão de solda | passo 0.2mm |
| Pressionando o tempo | 1~99.9s |
| Ajustes de temperatura | Tolerância ±5℃ de RT~500℃ |
| Pressão de solda | 1~20Kg |
| Ajustes de temperatura | Dois |
| Ambiente de trabalho | 10-60℃, 40%-95% |
| Fonte de alimentação | AC220V±10% 50HZ, 2200W |
| Modo do alinhamento | Monitor do CCD + do LCD |
| Modo de alimentação | Manual |
| Começando o modo | Tecla "Iniciar Cópias" da imprensa |
| Plataforma da rotação | Controle do cilindro, tolerância<0> |
Máquina de ligação Advtanges do filme de ACF:
1. Eficiência de trabalho muito alta, apropriada para a produção do volume alto.
2. Cabeça 10mm longa máxima do thermode para aplicações maiores.
3. As cabeças do thermode da liga do molibdênio têm o aquecimento uniforme e a qualidade de solda alta.
4. Os dispositivos elétricos personalizados estão disponíveis para a solda de alta qualidade de aplicações diferentes.
5. O sistema importado do PLC assegura o corredor estável.
Características da máquina de ligação do filme de ACF:
a tecnologia do calor do pulso 1.Unique fornece o aquecimento principal de solda o mais rápido.
temperatura 2.Programmable, taxa do aquecimento e duração de solda do tempo para uma vasta gama de produtos.
3.Thermocouple é fixado na grande proximidade à superfície de trabalho &
thermode, assim fornecendo o controle de feedback exato da temperatura.
controle de temperatura do PID do laço 4.Closed com exposição de diodo emissor de luz claramente visível.
o tempo 5.Soldering pode ser programável e é provocado pela temperatura.
o thermode 6.Floating assegura a pressão e a transferência térmica consistentes entre a cabeça do thermode e as peças ser juntado.
