Detalhes do produto:
|
| Circunstância: | Novo | Material do PWB: | FR4, alumínio |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Vídeo da inspeção: | Fornecido |
| Cortando a precisão: | ±0.05mm | Relatório de testes: | Fornecido |
| Área de funcionamento: | Duplo, 320x320mm | Cortando a velocidade: | 1-100mm/s |
| Líquido de limpeza: | Sistema superior e inferior opcional do vácuo | Nome do produto: | Máquina do router do PWB do cortador de trituração de PCBA |
| Realçar: | Máquina móvel do router do PWB da eletrônica,Máquina automática do router do PWB do CCD,Máquina de corte do cortador de trituração de PCBA |
||

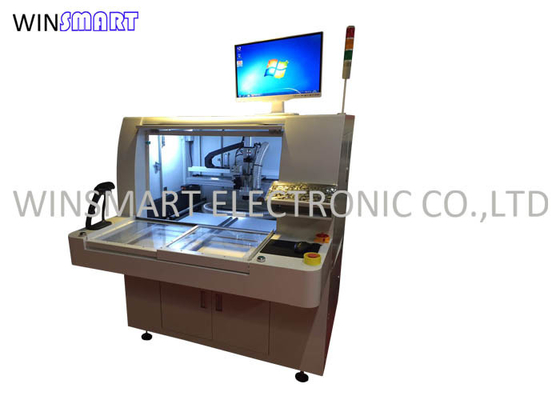

Máquina móvel automática do router do PWB da eletrônica da máquina de corte do cortador de trituração do CCD PCBA
Descrição da máquina do router do PWB do cortador de trituração de PCBA:
Um router de Depaneling é uma máquina similar ao router de madeira.
Usa um bocado do router para moer o material do PWB. A dureza do material do PWB veste para baixo o bocado, que deve ser substituído periodicamente.
O roteamento exige que as únicas placas estão conectadas usando abas em um painel.
O bocado mói o material inteiro da aba.
Produz muita poeira que tem que ser limpada.
É importante para o sistema do vácuo ser cofre forte do ESD.
Igualmente fixturing do PWB deve estar apertado - geralmente um gabarito de alumínio ou um sistema da terra arrendada do vácuo são usados.
Características da máquina do router do PWB do cortador de trituração de PCBA:
Este sistema tem tabelas da dois-corrediça para a produção do volume alto. E tem um mais baixo esforço para proteger PCBA para assegurar o de ponta liso.
O motor e o eixo importados são usados para a finalidade silenciosa.
O sytem de limpeza opcional do vácuo superior e inferior está disponível para as exigências dos clientes diferentes.
Sistema de alta qualidade do CCD para assegurar o corte preciso.
A programação fácil e simples, distribuir bocados e cortar a velocidade são ajustáveis.
Especificações da máquina do router do PWB do cortador de trituração de PCBA:
| Total | |
| Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
| Peso | 750KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
Aplicações da máquina do router do PWB do cortador de trituração de PCBA:
É amplamente utilizado nas indústrias eletrônicas que fabricam, como o telefone celular, a eletrônica automotivo, dispositivos elétricos do agregado familiar, telefone celular, iluminação do diodo emissor de luz, a indústria médica, etc.
