Detalhes do produto:
|
| Cortando a precisão: | ±5μm | Esforço mecânico: | Não |
|---|---|---|---|
| Área de funcionamento: | 300x300mm | Escala da varredura: | 40x40mm |
| Tipo do laser: | Optowave | Conexão do PWB: | V-corte, junções de trituração |
| Material do PWB: | PWB do cabo flexível, FR4 | Nome: | Máquina de corte UV do laser |
| Realçar: | Máquina de corte UV 15W do laser,Máquina de corte UV do laser do PWB do cabo flexível,Máquina do PWB Depaneling da cabeça do laser de Optowave |
||

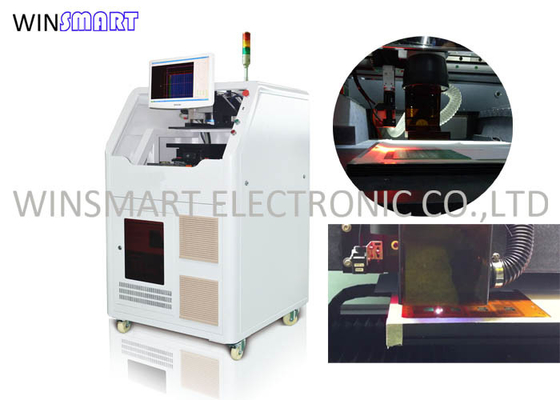

Máquina de corte UV do laser do PWB do cabo flexível econômico da cabeça do laser de 15W Optowave
Máquina de corte UV Instroduction do laser:
Este equipamento do laser Depaneling do PWB é integrado com alto-estabilidade e o laser UV do melhor desempenho
gerador.
Este equipamento entrega o grande foco da área de trabalho, a relação da distribuição de poder e a afeição térmica pequena que dá a largura de corte pequena e a qualidade de corte alta durante o processamento.
Com a tabela da dois-linha central e o módulo de controle sofisticados do laço fechado, assegura o corte rápido ao manter a magnitude do mícron da precisão com tecnologia moderna da aplicação da captação dos sensores de posição e da imagem do CCD.
Os sistemas do laser depaneling e de singulation do PWB estão ganhando a popularidade-especialmente como a complexidade da placa de circuito e as relações do componente continuam a aumentar. As microeletrônica e os fabricantes do dispositivo médico exigem tolerâncias próximas e o resto-este mínimo é o lugar onde a tecnologia laser brilha
Descrição UV da máquina de corte do laser:
O corte do laser está sendo oferecido agora como um método adicional por alguns fabricantes.
O laser UV que depaneling utiliza um comprimento de onda de 355 nanômetro (ultravioleta), diodo-bombeado, fonte de laser. Neste comprimento de onda o laser é capaz do corte, do furo e da estruturação em carcaças rígidas e do cabo flexível do circuito. O raio laser, capaz das larguras cortadas abaixo 25μm, é controlado pela elevada precisão, espelhos da galvo-exploração com precisão de repetição +/- do μm 4.
Uma variedade de materiais da carcaça podem ser cortados com uma fonte de laser UV que inclui FR4 e FPC.
Especificação UV da máquina de corte do laser:
| Laser | Q-Comutar diodo-bombeou todo o laser UV de circuito integrado |
| Comprimento de onda do laser | 355nm |
| Fonte de laser | Optowave 15W@30KHz UV |
| Posicionando a precisão do Worktable do motor linear | ±2μm |
| Precisão da repetição do Worktable do motor linear | ±1μm |
| Campo de trabalho eficaz | 300mmx300mm (customizável) |
| Velocidade de varredura | 2500mm/s (máximo) |
| Campo de trabalho | 40mmх40mm |
Vantagens UV da máquina de corte do laser:
Precisão, precisão, baixos esforço mecânico, mais de alta qualidade dos cortes, mais baixos custos do trabalho feito com ferramentas e contorno e capacidades flexíveis do corte.
