Detalhes do produto:
|
Material do PWB: | FR4, MCPCB, FPC | Ruído: | Menos 50DB |
---|---|---|---|
O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | Saída: | De acordo com a aplicação |
Certificado: | Sim | Nome: | Máquina de perfuração pneumática |
Realçar: | Máquina de perfuração pneumática do cilindro do ar,Máquina de perfuração pneumática do PWB FR4,tempo de perfuração do ciclo do tempo de ciclo 10S |
A perfuração pneumática do cilindro do ar faz à máquina 10 segundos dá um ciclo o tempo de perfuração

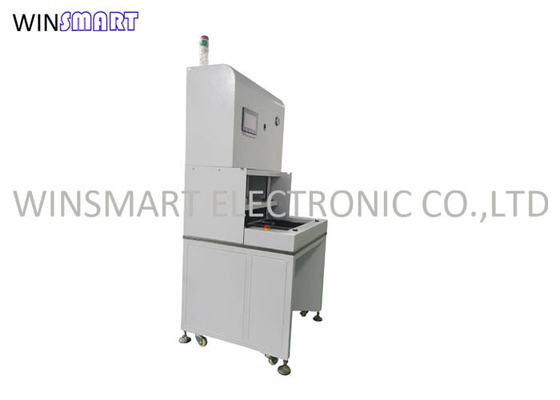

Vista geral pneumática da máquina de perfuração:
Esta máquina é um separador semiautomático do PWB. Nossa fábrica cumpre com os padrões de produção nacionais correspondentes. O período de garantia está a 1 ano da data da compra (dano de equipamento causado pelo uso anormal não é incluído na garantia)
Características da máquina da imprensa de perfurador:
1. Projetado especificamente para FPC, o PWB duro, CEM, placas de MCPCB, evita a quebra da lata, rachado, a ondulação, as rebarbas e os outros fenômenos
2. velocidade de perfuração do regulamento arbitrário, perfurando e carimbando a pressão de tempo de acordo com produtos e o molde diferentes.
3. É fácil substituir moldes, e o tela táctil com um botão para senhas molde-específicas, para assegurar a operação segura.
4. movimento longitudinal do molde mais baixo para PCBs de colocação e de escolha fácil e para assegurar a segurança pessoal.
5. Usando a sincronização da tecla de ambas as mãos (dentro de 1 segundo) para controlar, para eliminar perigos de segurança humanos.
6. Uso do ar puro, o nenhum óleo, baixa potência, da saída fácil da economia de energia, da manutenção, a rápida e a estável.
7. o modo de operação manual ou automática selecionável, o programa informático conjuntamente com a contagem, o rendimento do dia e o total gravados simultaneamente, facilitam as estatísticas, a contagem exata e a eficiência elevada.
8. Use a tecnologia pneumática, um compressor pode trabalhar para mais de um perfurador, o uso normal e os custos de manutenção eram mais baixos do que outros tipos de perfurador.
Especificação da máquina da imprensa de perfurador:
Área de funcionamento | 460*320mm |
Pressão de funcionamento | 0.45-0.7Mpa |
Cortando a precisão | ±0.05mm |
Tempo de ciclo | 7-15 segundos |
Saída | 8T |
Espessura de PCB/FPC | 0.08-3.5MM |
Material de PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Cortando o modo | Perfuração |
Dispositivo elétrico do perfurador | Morre o trabalho feito com ferramentas (o molde) |
Propriedade de trabalho |
A exposição do LCD, grava automaticamente o número de produtos processados, perfuração automática |
Porto da transmissão | Standard internacional |
Língua da operação | Inglês |
Curso | 50MM |
Altura do molde | 170MM |
Poder | 380/220V |
Fusível | 3A |
Dimensão da máquina | 820x740x1750mm |
Peso da máquina | 680kgs |
Etapas de perfuração da instalação do molde da máquina da imprensa de perfurador:
1. remova a porta da segurança
2. lugar os dois furos de pino na placa inferior do molde mais baixo nos dois ganchos.
3. a alimentação o molde superior na gaveta (veja abaixo da imagem), e a borda do molde e a placa superior são sobrepostas.
4. A máquina comuta à modalidade manual. Pressione o botão “dianteiro e traseiro” para alimentar o molde mais baixo na máquina.
5. desligue a fonte de ar, os cilindros superiores e mais baixos cairão lentamente, e o cargo do guia do molde superior estenderá no molde mais baixo, e os dois fechar-se-ão lentamente junto.
6. Após os moldes superiores e mais baixos seja fechado, apertar manualmente os parafusos de polegar segundo as indicações da figura. Certifique-se que o molde superior não pode se mover. Após o aperto, a fonte de ar é conectada, o cilindro aumenta, o molde superior é separado, e a fonte de ar é desligada outra vez para verificar se o molde superior e o molde mais baixo possam ser fechados. Repita a operação uma ou duas vezes para assegurar-se de que os dados superiores e mais baixos estejam fechados lisamente antes da continuação ao passo seguinte.
Detalhes da máquina da imprensa de perfurador:
Manutenção da máquina da imprensa de perfurador:
1. remova as placas do desperdício a tempo.
2. adicione a graxa às duas hastes de guia cada dois meses, e aplique o óleo de lubrificação a
o eixo da haste de conexão.
3. remova a água da válvula de diminuição da pressão regularmente.
4. Se as peças orgânicas são danificadas, devem ser reparadas imediatamente.
