Detalhes do produto:
|
PWB: | FR4, FPC | Laser: | UV |
---|---|---|---|
Novo: | 100% | Dispositivo elétrico: | Personalizado |
CE: | Aprovação | Nome: | Fabricantes da máquina de SMT |
Realçar: | Máquina de SMT do cortador do laser do PWB,Mini cortador UV do laser do PWB,máquina de 300x300mm SMT |

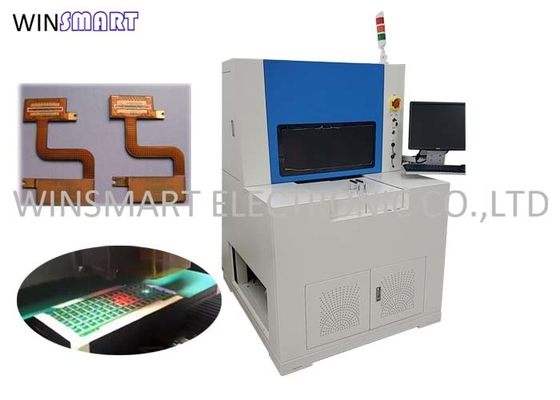

fabricantes UV da máquina de SMT do cortador do laser do PWB de 300x300mm mini
Descrição do cortador do laser do PWB:
O cortador do laser do PWB é usado principalmente no corte FPC/PWB/ESPIGA/LCP/MPI/COF/bobina/pi/CPI nos produtos eletrónicos de consumo pela fonte de laser em estado sólido. O equipamento integra o sistema ótico de alta velocidade e da elevada precisão de processamento, o processo independente e o sistema da otimização do trajeto de processamento, que podem exatamente cortar a forma e controlar a meia profundidade de corte. A aplicação do laser ultravioleta do pulso ultra curto melhorou extremamente a qualidade de processamento dos produtos. É uma maneira do não-contato, sem esforço de corte mecânico.
Características do cortador do laser do PWB:
1. Controle eficazmente o efeito de calor de processamento, e melhore o colapso da borda e o efeito térmico do produto.
2. Laser de alta qualidade, nenhum contato que processam, nenhuma rebarba e rebarba após o corte.
3. O sistema maduro do processo pode exatamente calcular e segmentar os gráficos, e realiza o processo de parâmetros de processamento e processamento de gráficos
4. Campos da aplicação: PWB/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, etc.
Especificações do cortador do laser do PWB:
Laser | laser UV de circuito integrado |
Comprimento de onda do laser | 355nm |
Fonte de laser | 15W@30KHz UV |
Posicionando a precisão | ±2μm |
Precisão da repetição | ±1μm |
Área de funcionamento | 300mmx350mm (customizável) |
Velocidade de varredura | 2500mm/S |
Cortando a velocidade | Menos 2500mm/S |
Cortando o trajeto | Linha, curva, círculo, estrangeiro |
Pressão de ar | 0.6-0.8MPa |
Dimensão | 1250x1250x1740mm |
Peso | 1500kgs |
Vantagens do cortador do laser do PWB:
1. Nenhuma poeira, boa à condutibilidade do PWB.
2. Nenhum esforço, ±5μm que corta a precisão
3. arquivo do gerber da importação para a operação fácil
4. o estrangeiro/linha corte está disponíveis
5. Não-contato, de ponta liso
Desvantagens de corte mecânicas:
1. Mais poeira, afeta a condutibilidade
2. Tem o corte do esforço, dano da causa ao PWB
3. necessidade de substituir cortadores
4. Não pode fazer o corte estrangeiro
5. fácil desmoronar
Dispositivo elétrico do cortador do laser do PWB:
