Detalhes do produto:
|
Circunstância: | Novo | Aprovação do CE: | Sim |
---|---|---|---|
Comprimento de corte: | 460mm | Cortando a velocidade: | Ajustável |
wanrrty: | 12 meses | Nome: | Máquina automática do separador do PWB do V-corte |
Realçar: | V automático cortou a máquina do separador do PWB,Máquina linear do separador do PWB da lâmina,460mm V cortou a máquina do PWB Depaneling |

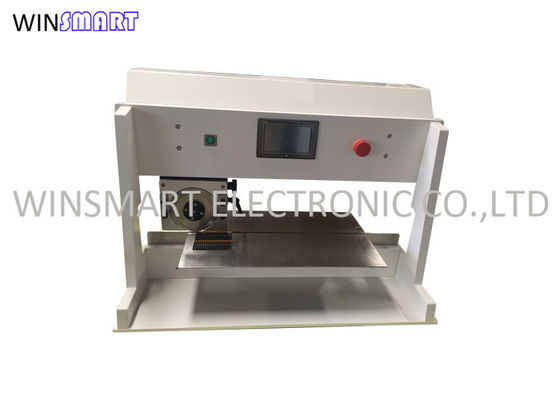

cortador automático do PWB da máquina do separador do PWB do V-corte da lâmina linear de 460mm
Descrição automática da máquina do separador do PWB do V-corte:
Este tipo de separador do PWB está usando uma lâmina circular e uma lâmina linear, placas do PWB não se moverá durante o corte, componentes montou nas placas é protegida de dano.
A espessura da placa é reduzida pelas placas que estão sendo marcadas ao longo da linha cortada em ambos os lados. Ambos os lados do painel são marcados a uma profundidade de aproximadamente 30% da espessura da placa. PCBs é estoirado então do painel.
Características automáticas da máquina do separador do PWB do V-corte:
1. Controlado pelo programa do microcomputador, pelo projeto patenteado, precisão alta e com bom stablity.
2. Cortando a velocidade ajustável, tenha duas opções: 500mm/s e 300mm/s, se o cliente quer ajustar a outra velocidade, nós podemos personalizar para o cliente.
3. O comprimento da separação pode ser programado: 0-100-200-300-400MM
4. Cortar o PWB material deve com sulco Pre-marcado,
Ao operar-se, põe o PWB que é colocado com seu sulco pre-marcado na lâmina linear, quando o swith do pé é pressionado, o portador da lâmina com a lâmina circular se move através do PWB, separando a em unidades individuais.
5. A altura de funcionamento do painel é ajustável, de 0-50mm.
6. Faca giratória ajustável: 0-2mm. a fim serir para a placa diferente do PWB da doença e a profundidade diferente do V-corte pre-marcado.
7. Para a segurança do operador, lâmina-está parando sensores leves e um protetor da segurança de Plexiglás.
8. Espessura da placa do PWB: 0.2-3.2mm, profundidade do V-corte: 0.2-2mm. Comprimento do PWB: 0-1300mm.
9. A lâmina circular superior e o balde linear inferior exportaram toda a lâmina de aço da longa vida, durável, quando a lâmina não é afiada, podem moer 7-10 vezes, uso repetido.
Parâmetros automáticos da máquina do separador do PWB do V-corte:
Modelo | SMTAD5 |
Dimensão da máquina | L740*W550*H460 |
Max Cutting Length | 400mm |
Material do PWB | FR4, MCPCB |
Cortando a velocidade | 300mm/s ou 500mm/s |
Espessura do PWB | 0.6-2.0mm |
Poder | 220/110V |
Peso da máquina | 60kgs |
Especificações automáticas da máquina do separador do PWB do V-corte:
1. Tensão: 220/110V, 50/60Hz
2. Poder: 250W
3. Lâmina circular motorizada parte superior: Diâmetro 125mm; ângulo de lâmina: 26-28 °
4. Comprimento linear inferior da lâmina: 460mm, pode cortar o comprimento máximo do PWB 430mm.
5. Comprimento da separação: 0-100-200-300-400mm
6. Tamanho externo: L740*W550*H460MM
7. Peso: 60kg
8. Pacote: Caso de madeira
Manutenção automática da máquina do separador do PWB do V-corte:
Óleo posto da prevenção de oxidação às lâminas quando a máquina não for usada
Após ter trabalhado 100km (aproximadamente 50 dias), precisa de pôr o óleo de lubrificação ao olho do slider.
Use o PM da graxa de Mobil ou o óleo de lubrificação.
Aplicação automática da máquina do separador do PWB do V-corte:
1. Cortando materiais: Placa de alumínio, placa do PWB, fibra macia, limpo e rebarba-livre, de alta velocidade e eficaz.
2. Cliente principalmente da indústria do conjunto da eletrônica como a indústria do diodo emissor de luz, indústria de SMT, Moblie/Mp3 indústria, indústria de brinquedos eletrônica e etc….
3. Lâmina de aço de alta velocidade importada, vida útil longa. O funcionamento fácil, processando sem esforço da placa, não demage os componentes na placa.
