Detalhes do produto:
|
| Coleção de poeira: | sim | Espessura do PWB: | 0.8-3.0mm |
|---|---|---|---|
| vantagem: | Pequeno e econômico | Precisão do corte: | ±0.05mm |
| Tamanho máximo do PWB: | 310x360mm | Característica: | Corte superior |
| Certificado: | Aprovação do CE | Nome do produto: | Esteja apenas o router do PWB |
| Realçar: | Esteja apenas a máquina do router do PWB,CCD que posiciona a máquina do router do PWB,router do PWB de 0.6mm Dia Routing Bits |
||

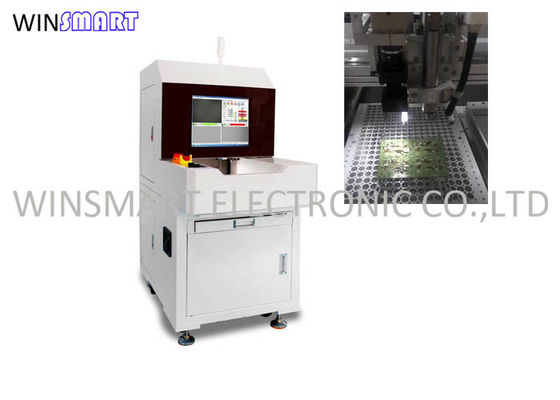

Da pegada do suporte a máquina pequena do router do PWB apenas permite 0.6mm Dia Routing Bits
Descrição do router do PWB:
Um router de Depaneling é uma máquina similar ao router de madeira. Usa um bocado do router para moer o material do PWB. A dureza do material do PWB veste para baixo o bocado, que deve ser substituído periodicamente.
O roteamento exige que as únicas placas estão conectadas usando abas em um painel. O bocado mói o material inteiro da aba. Produz muita poeira que tem que ser limpada. É importante para o sistema do vácuo ser ESD-seguro. Igualmente fixturing do PWB deve estar apertado - geralmente um gabarito de alumínio ou um sistema da terra arrendada do vácuo são usados.
Os dois parâmetros os mais importantes do processo de distribuição são: taxa de alimentação e velocidade rotatória. São escolhidos de acordo com o tipo e o diâmetro mordidos e devem permanecer proporcionais (isto é a taxa de alimentação crescente deve ser feita junto com o aumento da velocidade rotatória).
Os routeres geram vibrações da mesma frequência que sua velocidade rotatória (e harmônicos mais altos), que pôde ser importante se há uns componentes vibração-sensíveis na superfície da placa. O nível da tensão é mais baixo do que para outros métodos depaneling. Sua vantagem é que podem cortar arcos e os girar em ângulos afiados. Sua desvantagem é uma mais baixa capacidade.
Características do router do PWB:
De ponta liso
Baixo esforço de corte
Manul que carrega /unloading
Sistema do CCD para o corte preciso
1-100mm/s ajustável que corta a velocidade
Especificações do router do PWB:
| Dimensão da máquina | 613x700x1600mm |
| Peso da máquina | 300kgs |
| Sistema de posicionamento | CCD e dispositivo elétrico |
| Sistema de controlo | Servo motor da C.A. |
| Fonte de alimentação | 220V |
| Modo do vácuo | Vácuo superior/inferior |
| Área de funcionamento | 310x360mm |
| Eixo | 60000rpm |
| Cortando a velocidade | 0-100mm/S |
| Repetibilidade | ± 0.02mm |
| Porta segura | Manual |
Aplicação do router do PWB:
