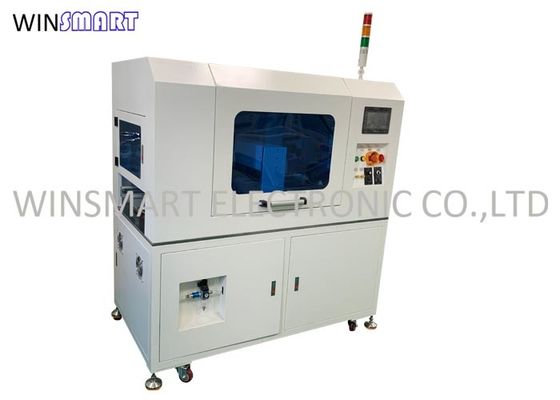

Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB

Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB
Multi-function Inline PCB Separator Machine For V-cut and Tab PCB Depaneling
Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB

Imagem Grande :  Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB

Detalhes do produto:
Lugar de origem: China
Marca: Winsmart
Certificação: CE
Número do modelo: SMTD12
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: USD1-10000/set
Detalhes da embalagem: caixa da madeira compensada
Tempo de entrega: 2-5 dias
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 200 grupos pelo mês

Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB

descrição
Aprovação CE: Sim Original: 100% novo
Tensão: 220V/110V Painel mínimo: 122x12mm
Painel máximo: 300x300mm Nome: Separador de PCB em linha
Realçar:

Separador Inline do PWB

,

Separador do PWB do controle do PLC de Mitsubishi

,

1800W cortador do PWB Depaneling

Máquina separadora de PCB em linha multifuncional para corte em V e remoção de painéis de PCB





Funções do separador de PCB em linha:

1. Esta máquina é usada para retirar o painel da placa PCB após o insersor.

2. Tem as funções de alimentação automática e carregamento automático, e a máquina é fácil de operar.

3. A configuração de cada parâmetro garante a consistência da alimentação da placa e do despanelamento da placa.

4. Motor de passo de precisão e componentes pneumáticos SMC são usados, com alta repetibilidade.

5. Usando Mitsubishi PLC e tela sensível ao toque de Taiwan, a interface de operação é simples.

6. Eficiência: 15s/PC (150x150mm, 8 conjuntos de lâminas).

7. Sensores de segurança na área de trabalho.



Recursos do separador de PCB em linha:

1. Um único grupo de vários cortadores pode ser dividido automaticamente, e diferentes cortadores podem ser feitos de acordo com diferentes produtos.

2. Equipado com tampa de acrílico para garantir a segurança.

3. A parte de controle elétrico pode ser selecionada na interface homem-máquina, conveniente para abrir ou proteger.

4. Há uma bandeja de coleta de poeira sob o molde da faca.

5. Adote quadro de solda quadrado, placa de vedação de chapa metálica, cozimento de tinta de aço na superfície.

6. Adequado para todos os painéis V-groove.

7. Material de despanelização: FR, alumínio



Processo de corte do separador de PCB em linha:

Etapa 1: O mecanismo da placa superior envia o PCBA para a trilha predeterminada, a trilha de transporte envia o PCBA para o topo da faca reta inferior, a faca reta inferior sobe, a faca reta superior se move e corta na direção Y até que todos os V linhas de pontuação na direção Y são cortadas.

Passo 2: As placas separadas cortadas na direção Y fluem para vários grupos de vários cortadores através da pista, e o PCB cortado na direção X é finalizado de uma só vez.

Etapa 3: O PCB separado cai na correia transportadora de descarga e flui para a estação de trabalho posterior.

Etapa 4: Há um aspirador de pó sob a matriz de corte da máquina para absorver a poeira.



Detalhes do separador de PCB em linha:

Máquina separadora de PCB multifuncional em linha para corte em V e remoção de painéis de PCB 0



Especificação do separador de PCB em linha:

Dimensão da Máquina Nome Separador PCB Inline V-Cut
Dimensão 1500*800*1500mm
Peso 600kgs
Cor Branco
Requisitos de uso Fonte de energia AC220V, 1800W
Fornecimento de ar 0,6MPa
Meio Ambiente Limpe e seque, evite umidade ou alta temperatura
Distância mínima entre o componente e a linha de pontuação 1,5 mm
Gama de Painéis PCB 12x12mm – 300x300mm
Ajuste da porta de alimentação Parte frontal fixa, parte traseira ajustável
Altura máxima do componente Superior 35mm, inferior 20mm
Programas CLP marca local
Configuração de parâmetro Configuração na tela sensível ao toque
Armazenar Disponível para 50 programas
Tela sensível ao toque marca taiwanesa
Sensor Omron
Especificação da Lâmina Material Japão aço alto
Anjo 10-30 graus
Vida 3.000.000 vezes
Precisão do molde da faca 0,1 mm
Substitua o tempo do molde da faca 60 minutos
Outra função Proteção de operação incorreta Sensor, software
proteção segura Botão de emergência
Função de corte de energia e gás Sim
Função de autoverificação Monitoramento do tempo de inicialização, monitoramento da capacidade, informações sobre falhas do equipamento e sistema de exclusão automática
