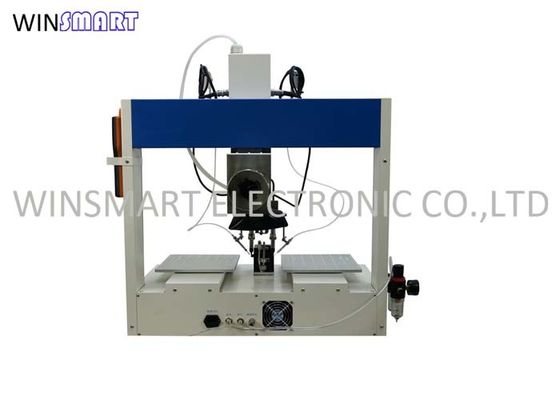

O PLC controla a máquina de solda 110V 220V da tira robótico do diodo emissor de luz com calefator de Weller

Automatização de solda industrial do robô do diodo emissor de luz para a tira do diodo emissor de luz que solda o calefator de Weller

Vista geral:

a máquina de solda de 5 linhas centrais consiste em anfitrião de solda automático handheld da caixa TV5500 + da máquina da cinco-linha central composto pela relação de comunicação de série entre a relação humana dois, da conclusão TV5500, o controle de movimento completo do anfitrião então e os portos do IO e as outras operações, consistindo em um grupo de estilo dos pontos, completamente tridimensional, máquina de solda automática da cinco-linha central da elevada precisão. Esta máquina tem uma soldadura de ponto, o arrasto que soldam, a limpeza automática e as outras funções, e tem uma correção de posição, o volume que editam, disposições de copi, bandeja dos gráficos, gráficos, zumbido e funções de posicionamento e outras automáticas. Além do que suportar a máquina e incorporou manualmente as coordenadas que ensinam coordenadas da entrada do modo, mas igualmente suporta a computação gráfica da característica da importação, a computação gráfica pode ser convertida no arquivo dos arquivos do PLT ou do código de G, e processado então pelo controlador é convertido para soldar a máquina que processa o arquivo. Cada arquivo de processamento pode armazenar cem mil pontos de processamento, ADT-8848 tem uma memória de 16M, quando TV5500 tiver 128M. Este sistema igualmente suporta as funções da leitura e da escrita do disco de U, que permitem que o usuário leia e redija os arquivos de processamento no disco de U.

Especificações de solda robóticos da máquina:

Características de hardware

• Condução: motor de piso
• Linha central do motor não: 5 (XYZRU)
• Repetibilidade XYZ: ±0.02mm
• Repetibilidade R: ±0.02°
• Controlador de alimentação: motor de piso
• Comunicações externos: RS232/USB
• Espaço de armazenamento do arquivo: Caixa de ensino 128M, anfitrião 16M, a única ocupação a maior 3M que processa o espaço de armazenamento do arquivo (cem mil pontos de processamento)
• Função de USB: a caixa de ensino pode ser usada como um anfitrião de USB e o escravo, o anfitrião pode ser usado como o escravo de USB
• Poder: C.A. 220V/50Hz
• Tem de trabalho.: - 5 ~ 50℃
• Tem do armazenamento.: - 30℃ ~ 70℃
• Umidade de trabalho: 20% ~ 90%
• Umidade do armazenamento: 10% ~ 95%

Características de software:

• Os parâmetros de sistema, parâmetros dos vendedores podem ser senha protegida.
• Interpolação linear da espaço-linha central do apoio, interpolação da linha central de rotação da tocha.
• Uso do algoritmo anticipar, velocidade de canto lisa automática.
• A característica da importação da computação gráfica do apoio pode importar arquivos do PLT e arquivo do G-código.
• A função da histerese da trajetória & a função de alimentação de fechamento avançada, resolvem problemas para começar e terminar do montão da lata.
• Instrução rica dos esportes e grupo de instrução auxiliar.
• Os arquivos convenientes e amigáveis do ensino e da edição, e fornecem o volume editam, disposições da cópia, bandeja dos gráficos, gráficos que escalam, faixa automática, supressão maioria, e outras características de edição avançadas.
• Exposição gráfica, pode ser exposição muito intuitiva que processa formas gráficas do arquivo.
• Trajeto de processamento dinâmico da exposição do tempo real.
• Sistema de ajuda conveniente, em alguma relação, deslocamento da imprensa + chave F1 para invocar o arquivo da ajuda.
• O modo de processamento apoia o processo circular, um único processamento, o processamento automático, o processo de uma etapa, etc.

Aplicação de solda robótico da máquina:
