Detalhes do produto:
|
Material do PWB: | FR1, FR4, CEM1, CEM3, MCPCB | Espessura do PWB: | 0,4-5 mm |
---|---|---|---|
Altura componente máxima: | 70mm | Esforço: | Menos do que 500ustrain |
Certificado: | CE | Nome: | Máquina de corte do sulco do PWB V |
Realçar: | Máquina de corte do sulco do PWB V de MCPCB,CEM3 máquina de corte do sulco do PWB V,CEM1 máquina do cortador do sulco do PWB V |

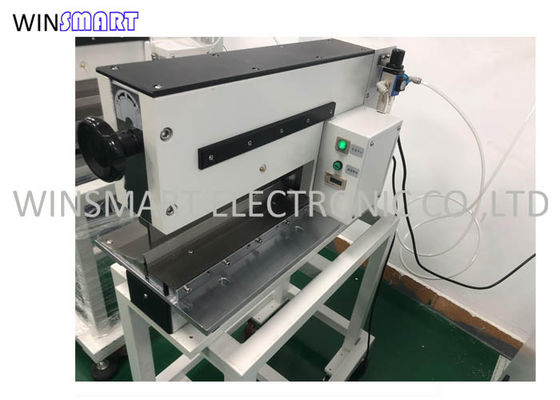

A máquina de corte do sulco do PWB V com as duas lâminas lineares permite componentes máximos de 70mm
Parâmetros:
D=0.6~1.5mm H=40mm E=0.5mm |
|
Emin=0.3mm | |
Hmax=45mm | |
Comprimento de corte máximo milímetro | 330 |
MPa da pressão de ar | 0.4~0.6 |
Fonte de alimentação VAC | 220V/110V |
Peso quilograma | 160 |
Especificação:
Modelo | SMTPD2 |
Dimensão da máquina | 720x300x440mm/520x300x440mm/500x300x440mm |
Max Cutting Length | 330mm/200mm/130mm |
Material do PWB | FR4, MCPCB, CEM, placas de cobre |
Pressão de ar | 0.4-0.7MPa |
Espessura do PWB | 0.3-3.5mm |
Poder | 110/220V |
Peso da máquina | 130kgs/100kgs/80kgs |
Características:

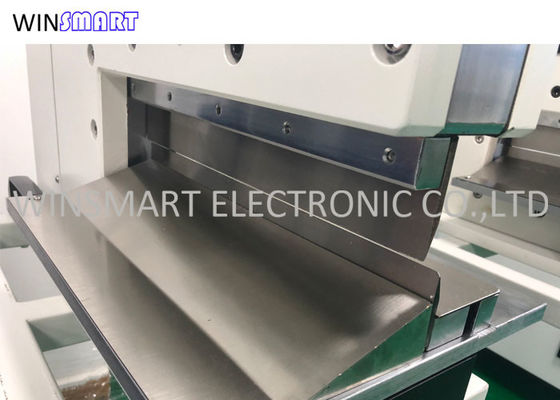

1. Lâminas duplas da forma de V para uma placa perfeita cortada sem dobra ou tensão.
2. Controle footpedal pneumático.
3. Corta placas com segurança com as peças como 0,02" próximo à linha da contagem, incluindo capacitores cerâmicos.
4. O sistema permite somente que a colocação correta da placa evite erros.
Peças sobresselentes disponíveis:
Substituição linear das lâminas
Serviço resharpening da lâmina disponível.
A instalação:
1. a máquina é levada pela empilhadeira
2. máquina a ser ajustada em liso e em estável.
3. conecte a fonte de ar, calibre ajustou 0.4~0.6Mpa
4. conecte à alimentação CA conforme a exigência
5. conecte o interruptor de pé ao mini soquete
Aplicação:
