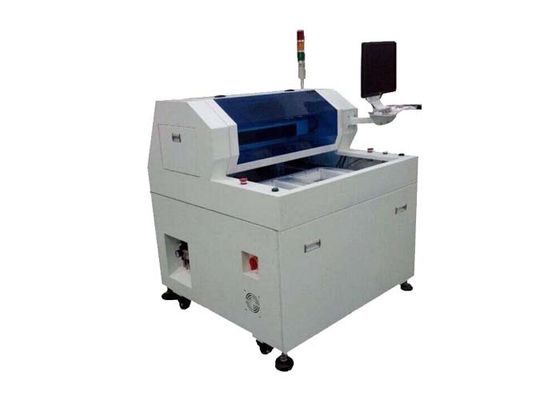

Máquina de trituração inferior do PWB da espessura do CNC 3.0mm da coleção de poeira

Máquina de trituração inferior do PWB da espessura do CNC 3.0mm da coleção de poeira
Bottom Dust Collection CNC 3.0mm Thickness PCB Milling Machine
Máquina de trituração inferior do PWB da espessura do CNC 3.0mm da coleção de poeira Máquina de trituração inferior do PWB da espessura do CNC 3.0mm da coleção de poeira

Imagem Grande :  Máquina de trituração inferior do PWB da espessura do CNC 3.0mm da coleção de poeira

Detalhes do produto:
Lugar de origem: CHINA
Marca: Winsmart
Certificação: CE
Número do modelo: SMTR07
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: USD1-100000
Detalhes da embalagem: caixa da madeira compensada
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 100 grupos/mês

Máquina de trituração inferior do PWB da espessura do CNC 3.0mm da coleção de poeira

descrição
Espessura do PWB: 0.8-3.0mm Aplicativo: Painel da aba PCBA
Precisão do corte: ±0.05mm Serviço no local: sim
Aspirador de p30: 3HP/2.2KW cortador: 0.8-3.0mm
Manual do usuário: 1PC nome do produto: Máquina de trituração do PWB do CNC
Realçar:

Máquina de trituração inferior do PWB da coleção de poeira

,

máquina de trituração do PWB da espessura de 3.0mm

,

Moinho inferior do PWB do CNC da coleção de poeira

Projeto inferior automático da coleção de poeira da máquina de trituração do PWB do CNC





Características do router do PWB Depaneling:

1. 1.X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.

2. A tabela de deslizamento dois fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.

3. AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.

4. Tem a distribuição da verificação do tempo da vida e do sistema de alarme mordidos para lembrar o operador mudar a distribuição de bocados quando termina o corte de 120M. E distribuir o bocado primeiros 2mm cortou o primeiro ponto de trituração, meio 2mm cortou o segundo ponto de trituração, os últimos 2mm cortou o terceiro ponto de trituração para aumentar seu tempo da vida.



Especificação da máquina:

I. Hardware
EIXO Eixo da estrela da manhã (opcional)
CCD Linha câmeras industriais de Sony 520
LENTE Computar EX2C
Parafuso Importações do parafuso da bola de terra da precisão de TBI
Guia HIWIN que alarga o trilho de guia linear importado
MOTOR Série de JiaBao LCF
CARTÃO DO I/O CONTRONL HFC PCI-9074
CARTÃO DO MOTORISTA CONTRONL HFC PCI-9074
CARTÃO DE I/O PCI-9074-64pcs/-38pcs
Limpeza estática Série de STATIC-ST401A
Computador (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Relação da máquina AOC LCD17”, rato de Logitech
2. software
Sistema de controlo Windows XP profissional (Service3, v.3244)
GUI da operação Windows XP inglês
O programa edita Inline
Sistema da visão Offset do CCD AOTU
Sistema de controlo Versão de F 1.2.88



Parâmetros da máquina:

Total
Dimensões (W*D*H) 1220mm*1380mm*1240mm
Peso 450KG
Altura deslocada 60~110mm
Manipulador
Tipo do motor Série de JiaBao
Posicionando a repetibilidade 0.001mm
Área de funcionamento da linha central (máxima) 650mm*560mm*50mm
Estação de trabalho
Fixação do PWB padrão, especialização
Carregamento do PWB/que descarrega manual
Tamanho do PWB (máximo) 280*320mm
PWB grosso (máximo) 3.5mm
Fixturing
Rigidez que fixturing Personalizado faça o dispositivo elétrico
Fixação de Fixturing maquinaria
Motor do eixo
Poder 150W
Eixo 60000rpm/min
Proteja auto/refrigerar do vento
Cortador da mudança Especialização
Distribuindo a capacidade
Cortando a velocidade (máximo) 80mm/s
Conduzindo a velocidade (máximo) 2500mm/s
Precisão do corte 0.01mm
Sistema do vácuo
Poder do vácuo 3.5KW C.A. 380V
Vácuo prumo
Utilidades
Poder 2.0KW AC380V
Suprimento de ar 4-6KG/cm2
Programação
O programa edita Inline
A função edita Linha, arco, circula, U-curva
Armazenamento do programa HDD
Sistema da visão CCD da cor de SONE
offset do cortador de trituração AUTOMÓVEL
Instalação do vácuo AUTOMÓVEL
Monitores da operação
Iindicator Estado da máquina de Iindicator
verificação da ferramenta Vida automática da ferramenta da detecção, o uso de testes do tempo
Motor para proteger Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão
motor sobre a verificação de carregamento Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa
Tempo útil da ferramenta Vida automática da ferramenta da detecção,
Estatística dos dados Modelo separado da placa, separando a contagem, métodos de contagem diversos
Registro do erro O software grava automaticamente toda a memória dos alarmes das máquinas
III. precisão
Precisão da linha central 0.001mm
Cortando a precisão 0.1mm
IV. segurança
A área de funcionamento protege Com quatro proteção selada
Sensor da porta Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional)
Botão de parada da exigência





Período de garantia e espaço do serviço:

O equipamento foi eliminado erros e verificado antes de sair da fábrica, e a empresa garantirá seu uso dentro das seguintes circunstâncias.



1. Período de garantia

Um ano após ter saido da fábrica, o eixo principal corre 3500 horas.

2. Espaço do serviço

Durante o período de garantia, a empresa reparará o sem erro da carga, mas as seguintes circunstâncias não serão cobertas pela garantia.

  • Use os materiais de consumo e os componentes não especificados pela empresa.
  • Uso ou manutenção imprópria por operadores.
  • Consumo normal de materiais de consumo.
  • Outras catástrofes naturais.
  • A cor do escudo do equipamento desvanecer-se-á naturalmente.
  • A mudança do calor e do ruído sem afetar o funcionamento normal do equipamento.

Sugestão: verifique por favor o manual da instrução ou contacte nossa empresa se você encontra qualquer problema que você não compreende no processo real
