O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas

O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas
O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas

Imagem Grande :  O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas

Detalhes do produto:
Lugar de origem: CHINA
Marca: Winsmart
Certificação: CE
Número do modelo: SMTIR500
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: USD1-35000
Detalhes da embalagem: caixa da madeira compensada
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 100 grupos/mês

O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas

descrição
NOVO: 100% Aprovação do CE: sim
Velocidade do eixo: 60000rpm Posicionamento do PWB: Dispositivo elétrico personalizado
Garantia: 1 ano Nome: Máquina Inline do router do PWB
Realçar:

Máquina Inline do router do PWB do CE

,

Máquina Inline do router do PWB de 2 tabelas

,

Router do PWB do controle do PLC da separação

Máquina Inline do router do PWB para o conjunto do PWB com 2 o cortador das tabelas 0.8-3.0mm



NÃO. DESCRIÇÃO DADOS
1 Tamanho máximo do PWB 400×400mm (poderia ser personalizado)
2 Sistema servo X, linha central do servo motor da C.A. da linha central de Y (400W) Z (100W)
3 Velocidade do eixo 2000-60000rpm/min
4 Cortando a velocidade 1-100mm/sec
5 Posição do PWB Dispositivo elétrico do gabarito
6 Escolhendo o sistema Automóvel
7 A poeira recolhe A parte inferior recolhe
8 Ferramenta φ0.8~3mm
9 Cortando a precisão ±0.05mm
10 PC Windows 7 ou janelas 10
11 Velocidade móvel 1000mm /s (máximo)
12 Programação PC/CCD
13 Suprimento de ar ³ 5-8㎏/㎝
14 Fonte de alimentação AC220V±5% 50 /60Hz 3kw


Especificação:

1) Modelo: SMT-IR500

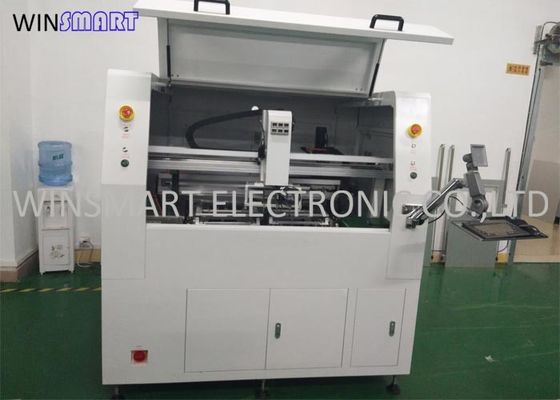

2) Dimensão da máquina: 1902 (W) x1373 (D) x1700 (H), peso: 1400kgs

3) Sistema do movimento

a. Motor: servo motor do ônibus da C.A. de 7 linhas centrais

b. Repetibilidade: ±0.02mm

c. Cortando a precisão: ±0.05mm

d. Repetibilidade: ±0.02mm

e. Definição: ±0.01mm

f. Linha central: X/Y1/Y2/Z/A/B/C

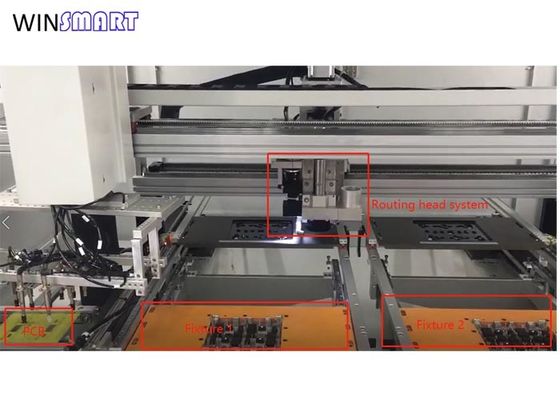

4) Plataforma de funcionamento

a. Tabelas de funcionamento: 2

b. PWB que posiciona a maneira: furos de pino ou borda do PWB do desperdício

c. Para a frente do painel/para sair: automático

d. Área de trituração: 400x500mm

e. Espessura do PWB: 0.3-3mm

5) Motor do eixo

a. Poder: 380W, tipo: Alemanha Kavo

b. Velocidade máxima do eixo: 100000rpm/ESD

c. Maneira refrigerando: refrigerar de ar

d. Distribuindo bocados: diâmetro do punho 3.175mm

e. Distribuindo o bocado que substitui a maneira: auto/manual

6) Sistema altimetry do laser

a. Função: verifique a altura da carga do PWB, impeça o prato de pressão

b. Medida da escala: 0.005mm-14mm

c. Medida da precisão: ±0.005mm

7) Sistema do vácuo

a. Capacidade: 63L/minute

b. Função: Função de sopro do vácuo independente

8) Sistema de coleção de poeira

a. Poder: Purificador de ar 3HP

b. Volume da exaustão: 4-5 M3/Minute

c. Pressão estática: -2300mmaq

9) Fonte elétrica

a. Poder: 220V, fase I, 20A, 50/60Hz

b. Fonte do gás: 4-5 L/Minute



Sistema da operação de máquina

1. Relação da operação: Windows 7

2. Sistema visual: Câmara digital/sistema de alta resolução visão de Cognex

3. Programação:

a. Coordenadas da garra de AOI scanning/CCD

b. Função angular da cópia do filme

c. Altere coordenadas, sincronização do ccd automaticamente

d. Outras funções: Compensação do diâmetro da ferramenta, pontas da limpeza do coletor de poeira



Características da máquina de trituração:

1. Cortando o laço fechado completo do trajeto, erro que segue, feedback do tempo real, compensação, sistema inteligente da primeira parte alta de China

2. Usando o PLC importado da separação, quebrando o cartão de controle por computador tradicional do PLC da placa, a estabilidade mais alta e o antiparasitário mais forte.

3. Função da medida da altura do laser de China primeira, operação simples e desempenho mais alto da segurança

4. Com a configuração espanando superior, com a função da glândula, o efeito limpando é melhor

5. Automaticamente para identificar códigos de barras e recuperar programas do corte





Pacote:

O PLC da separação do CE controla a máquina Inline do router do PWB para com 2 tabelas 0
