Detalhes do produto:
|
Eixo: | Opcional | Vantagem: | Baixo custo |
---|---|---|---|
Precisão do corte: | ±0.05mm | Tamanho máximo do PWB: | 300x400mm |
Bocado do roteamento: | da mão esquerda | Cortando a velocidade: | 1-100mm/s |
Aspirador de p30: | sim | nome do produto: | Máquina do PWB Depanel |
Realçar: | Máquina do PWB Depaneling das tabelas giratórias,Máquina de alimentação manual do PWB Depaneling,máquina do router do PWB 380V |

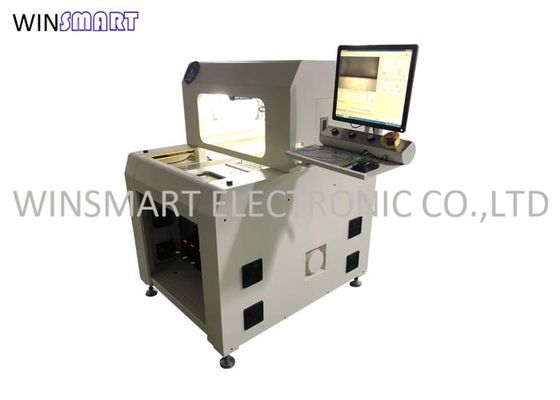

Router Rotable do PWB das tabelas da máquina do PWB Depanel para placas do volume alto
Especificação do router do PWB:
Number modelo | SMTR288 |
Tamanho da máquina | 1000 (L) x 1244 (W) x 1400 (H) milímetros |
Tensão | 380V/50Hz, 3.5KW |
Tamanho máximo do PWB | 300x400mm |
Espessura do PWB | 0.4-6mm |
Modo de alimentação | Manual |
Posicionamento do PWB | Dispositivo elétrico personalizado |
Programação | Ensino da visão, programando inline |

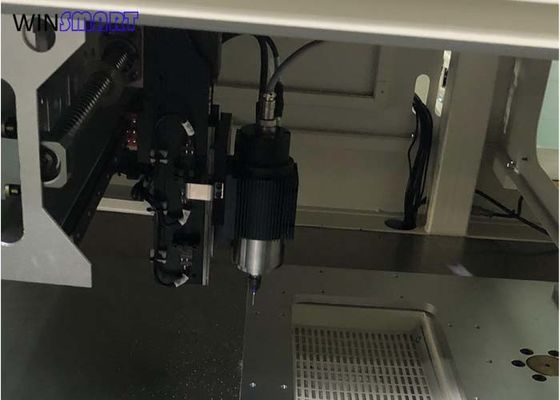

Cortando o eixo | SycoTec 60000rpm/min (padrão) |
Tipo refrigerando | Refrigerar do auto |
Modo da coleção de poeira | Coleção inferior |
Cortando a velocidade | 1-100mm/s |
Cortando a precisão | ±0.01mm |
Distribuindo o bocado | 0.8-3.0 diâmetros, rotação esquerda |
Precisão de repetição | ±0.02mm |
Tamanho do aspirador de p30 | 625 (L) x 600 (W) x 1160 (H) milímetros |
Poder do aspirador de p30 | 3HP, 2.2KW |
Peso do aspirador de p30 | 130kgs |
Função protetora ativa | Cortina leve da segurança |
Porta da segurança | Porta manual |
Método de programação | Ensino ajudado câmera |
Características do router do PWB:
1. Controle eletrônico completo, nenhum pedido do ar
2. Estabilidade alta, manutenção fácil
3. Operação simples, tempo curto da comutação
4. Projeto para o tamanho pequeno e médio PCBA

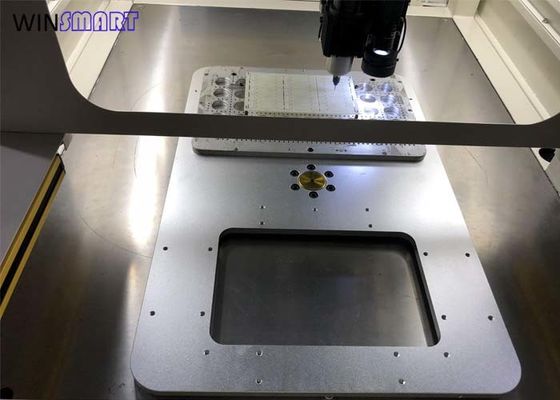

5. Tabelas de trabalho giratórias
Período de garantia e espaço do serviço:
O equipamento foi eliminado erros e verificado antes de sair da fábrica, e a empresa garantirá seu uso dentro das seguintes circunstâncias.
1. Período de garantia
Um ano após ter saido da fábrica, o eixo principal corre 3500 horas.
2. Espaço do serviço
Durante o período de garantia, a empresa reparará o sem erro da carga, mas as seguintes circunstâncias não serão cobertas pela garantia.
Sugestão: verifique por favor o manual da instrução ou contacte nossa empresa se você encontra qualquer problema que você não compreende no processo real
Ajuste do ambiente
1. O equipamento deve ser instalado em um lugar ventilado e seco. Não o instale em um lugar que seja fácil de se corroer ou inflamável.
2. O equipamento não deve ser instalado nos lugares expostos à luz solar e ao calor elevado.
3. Não coloque o equipamento no lugar com vibração forte e colisão fácil.
A instalação mecânica
1. lugar o equipamento na posição designada.
2. ajuste o nível do equipamento com um instrumento nivelado, e aperte então o parafuso do copo do pé.
3. conecte a mangueira do coletor de poeira à poeira que recolhe o porto do equipamento.
4. conecte a tomada de poder do coletor de poeira com o equipamento para confirmar o sentido da operação e o efeito da coleção de poeira. Se é invertida, substitua quaisquer duas das três linhas elétricas.
5. Exigências aterrando: conecte por favor o equipamento ao fio à terra da caixa de distribuição separadamente, e não o conecte com o outro equipamento em série.
Configuração da fonte de alimentação
1. A entrada padrão do equipamento é uma C.A. monofásica de 220 V.
2. O equipamento entrou 3 a C.A. da fase 380V precisa de ser equipado com o transformador.
Empacotamento do router do PWB:
