Detalhes do produto:
|
Uso: | calor do pulso | Cor: | branco |
---|---|---|---|
Dispositivos elétricos: | 2 | Precisão da temperatura: | ±2°C |
Thermode: | 2 | nome: | Máquina de solda da barra quente |
Realçar: | Máquina de solda da barra quente de 2 Thermode,Máquina de solda de alimentação manual da barra quente,Máquina de solda do PWB de 2 Thermode |
Máquina de solda da barra quente automática para fios e solda de PCBs
Princípio:
1. O método de aquecimento do poder do pulso usa o calor de joule gerado quando a corrente do pulso corre através de materiais altos da resistência tais como o molibdênio e o titânio. Geralmente, um hot spot é conectado à parte frontal do bocal de aquecimento, e a energia elétrica gerada é alimentada de volta à fonte de alimentação do controle no tempo real assegurar a exatidão da temperatura ajustada.
2. O dispositivo de aquecimento atual do pulso é um método de aquecimento imediato, que conduza somente o aquecimento elétrico quando a solda precisa de ser derretida.
3. A ponta de solda do metal aquec-se-er acima quando passagens atuais derrete completamente e então a solda. Depois que a solda derreteu, pare da pena energizar e fresca. O estado pressurizado é até que a solda solidifique, e a alto-confiança que solda sem solda falsa ou que flutua pode ser obtida.
O papel da máquina de soldadura de Hotbar:
1. fonte de alimentação de aquecimento do pulso: a corrente corre através do bocal quente da soldadura de pressão.
2. cabeça do aquecimento do pulso: pressurize o material de solda e ajuste a pressão na mola.
3. bocal quente da soldadura de pressão (elétrodo): a peça que gera o calor de joule, dividida no bocal de solda da folha e no grande bocal quente da soldadura de pressão
Características:
1. A tecnologia original do calor do pulso fornece o aquecimento principal de solda o mais rápido.
2. Temperatura, taxa do aquecimento e duração de solda programáveis do tempo para uma vasta gama de produtos.
3. O par termoelétrico é fixado na grande proximidade à superfície de trabalho & ao thermode, assim fornecendo o controle de feedback exato da temperatura.
4. Controle de temperatura do PID do laço fechado com exposição de diodo emissor de luz claramente visível.
5. O tempo de solda pode ser programável e é provocado pela temperatura.
6. O thermode de flutuação assegura a pressão e a transferência térmica consistentes entre a cabeça do thermode e as peças ser juntado.
7. Interruptor de pressão programável com exposição do LCD para o controle de força preciso.
8. O sistema da câmera do CCD com lente da ampliação pode ser adaptado para o posicionamento do fino-passo.
Especificação:
Tamanho da máquina | 680×780×750mm |
Área de funcionamento | 200*260mm máximos |
Peso da máquina | 135Kg |
Pressão de ar de trabalho | 0.4-0.6Mpa |
Quantidade do dispositivo elétrico | 2 |
Tamanho da cabeça de Thermode | 80*5mm máximos |
Precisão de solda | passo 0.2mm |
Pressionando o tempo | 1~99.9s |
Ajustes de temperatura | Tolerância ±5℃ de RT~500℃ |
Pressão de solda | 1~20Kg |
Ajustes de temperatura | Dois |
Ambiente de trabalho | 10-60℃, 40%-95% |
Fonte de alimentação | AC220V±10% 50HZ, 2200W |
Modo do alinhamento | Monitor do CCD + do LCD |
Modo de alimentação | Manual |
Começando o modo | Tecla "Iniciar Cópias" da imprensa |
Plataforma da rotação | Controle do cilindro, tolerância<0> |

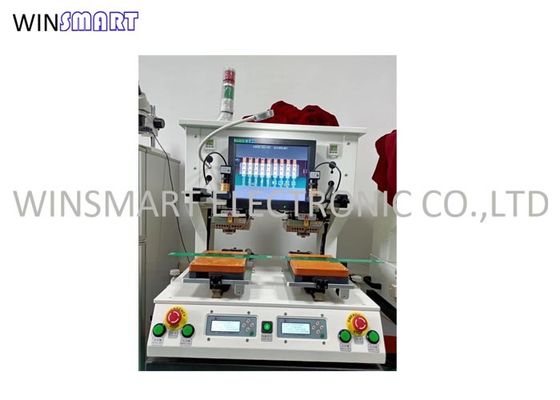

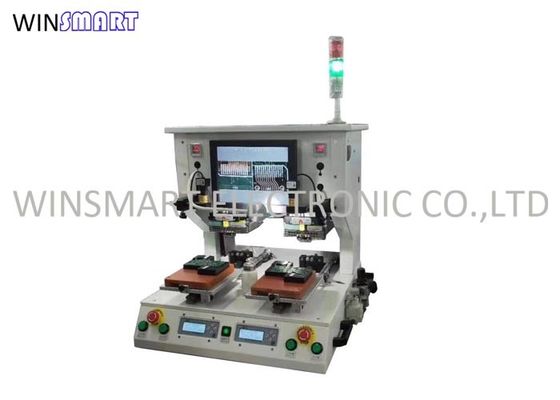

Detalhes da máquina:
Calor - selagem Paratmeter:
1. Variação da temperatura: 50℃ a 600℃
2. Precisão da temperatura: ±1°C
3. Temporizador bond: 0-12 segundos
4. Pressão de ar bond: 0.4-0.6MPa
5. Precisão da pressão: ±0.05MPa
6. Força bond máxima: 1100N
