Detalhes do produto:
|
| Aspirador de p30: | sim | Ionizer: | sim |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Bocado do roteamento: | Diâmetro 0.8-3.0mm |
| Precisão do corte: | ±0.05mm | Característica: | Econômico |
| Novo: | sim | nome do produto: | Router do PWB do CNC |
| Realçar: | Router econômico do PWB do CNC,Vácuo superior que limpa o router do PWB do CNC,Vácuo superior que limpa o router do CNC do PWB |
||

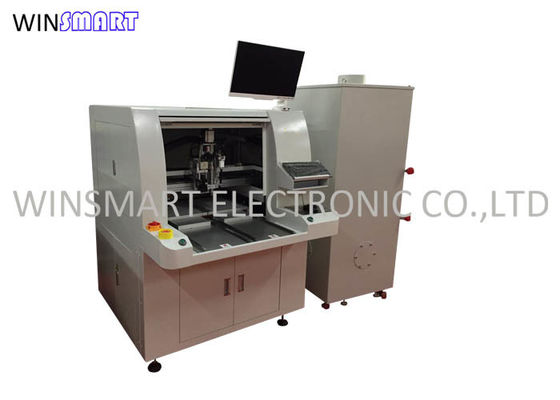

Sistema superior do aspirador de p30 3HP da máquina do router do PWB do CNC para PWB Depaneling
Características da máquina do router do PWB do CNC:
1. Eixo de alta velocidade de SycoTec
2. Estabilidade alta, manutenção fácil
3. Operação simples, tempo curto da comutação
4. Projeto para o tamanho pequeno e médio PCBA
5. Tabelas de trabalho duplo
6. Sistema superior ou inferior opcional da limpeza do vácuo
Vantagens da máquina do router do PWB do CNC:
X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.
2 tabelas de deslizamento para fornecer simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
Parâmetros da máquina do router do PWB do CNC:
| Total | |
| Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
| Peso | 750KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
A máquina do router do PWB do CNC inclui:
Aspirador de p30 x 1pc
Eixo x 1pc de SycoTec
Distribuindo o bocado x 10pcs
Instrução x manual 1pc
Vídeos da operação
Máquina do router do PWB do CNC:
