Detalhes do produto:
|
| Velocidade do eixo: | 20000-60000RPM | Material do PWB: | FR4, alumínio |
|---|---|---|---|
| Distribuindo o diâmetro do bocado: | 0.8-2.5mm | Vantagem: | Baixo custo |
| Precisão do corte: | ±0.05mm | Tamanho máximo do PWB: | 280x2800mm |
| Porta da segurança: | sim | Nome do produto: | Esteja apenas PWB Ruoter |
| Realçar: | Esteja apenas o router do PWB Depaneling,3.5KW router do PWB Depaneling,Esteja apenas a máquina do separador do PWB |
||

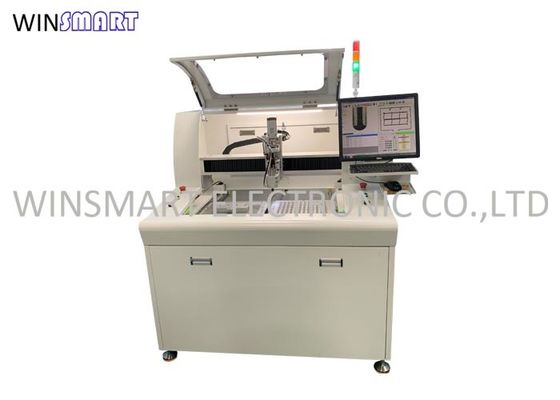

Esteja apenas solução custada da parte alta da máquina do separador do PWB do router do PWB a baixa
Vista geral do router do PWB:
É projetado como uma baixa solução custada cumprir exigências depaneling do PWB do volume médio com uma máquina que forneça as propriedades mecânicas necessárias para depaneling exato seguro.
Especificação do router do PWB:
| Number modelo | SMTR07 |
| Tamanho da máquina | 1220 (L) x 1200 (W) x 1850 (H) milímetros |
| Tensão | 380V/50Hz, 3.5KW |
| Tamanho máximo do PWB | 280x280mm |
| Espessura do PWB | 0.4-3mm |
| Modo de alimentação | Manual |
| Posicionamento do PWB | Dispositivo elétrico personalizado |
| Programação | Ensino da visão, programando inline |
| Cortando o eixo | SycoTec 60000rpm/min |
| Tipo refrigerando | Refrigerar do auto |
| Modo da coleção de poeira | Coleção inferior |
| Cortando a velocidade | 1-100mm/s |
| Cortando a precisão | ±0.05mm |
| Distribuindo o bocado | 0.8-3.0 diâmetros, rotação esquerda |
| Precisão de repetição | ±0.02mm |
| Aspirador de p30 | Up/bottom (opcional) |
| Função protetora ativa | Cortina leve da segurança |
| Porta da segurança | Porta manual |
| Método de programação | Ensino ajudado câmera |
Características do router do PWB:
1. Pegada total pequena
2. Estabilidade alta, manutenção fácil
3. Operação simples, tempo curto da comutação
4. Projeto para o tamanho pequeno e médio PCBA
5. Tabelas de trabalho duplo
Outras especs. técnicas:
Manipulador
Configuração: X, Y, linha central de Z
Repetibilidade do manipulador: ±0.02mm
Estação de trabalho
Lugar do painel: dispositivo elétrico personalizado
Carga: manual
Tamanho do painel: 280x280mm
Espessura do painel: 0.4-3.0mm
Sistema do eixo
Motor do eixo: SycoTec 4025HY
Velocidade do eixo: 60000rpm máximo
Mudança da ferramenta: manual
Distribuindo o bocado: diâmetro de 0.8-2.5mm
Sistema de Visition
Câmera de ensino video de alta resolução do CCD.
Correção de fé.
Programação
Na linha: a visão ajudou ao ensino manual ponto a ponto.
Edição Fuction: visão corrida seca ajudada/modo de ensaio.
Dimensão da máquina
Tamanho: 1.22M x 1.2M x 1.8M
Peso: 600kgs
Empacotamento do router do PWB:
