Detalhes do produto:
|
| Cor: | Branco | Material do PWB: | FR4, alumínio |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Precisão do corte: | ±0.05mm |
| Tamanho máximo do PWB: | 280x280mm | Característica: | Corte superior |
| Aspirador de p30: | 3HP/2.2KW | Bocado do roteamento: | Diâmetro 0.8-2.5mm |
| a instalação no local: | sim | Nome do produto: | Semi-auto router do PWB |
| Realçar: | Máquina semi auto do router do PWB Depaneling,Mais baixa máquina do router do PWB Depaneling do esforço,Router semi auto do PWB |
||

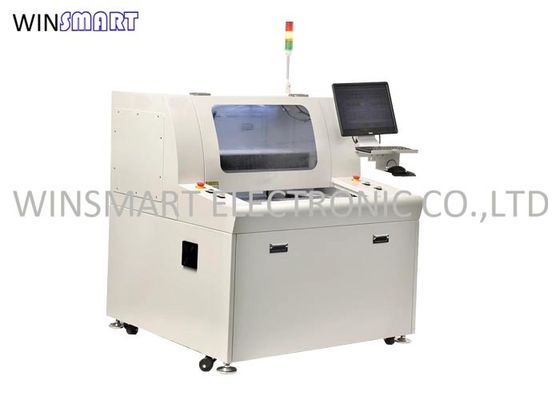

Semi-auto router do PWB para a placa de circuito impresso Depaneling com mais baixo esforço
Especificação do router do PWB:
| Total | |
| Dimensões (W*D*H) | 1220mm*1200mm*1850mm |
| Peso | 600KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.01mm |
| Área de funcionamento da linha central (máxima) | 730mm*450mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 280x280mm |
| PWB grosso (máximo) | 3.5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 20000-60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 5KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Sensor de Safty |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
Características do router do PWB Depaneling:
1. O CCD zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.

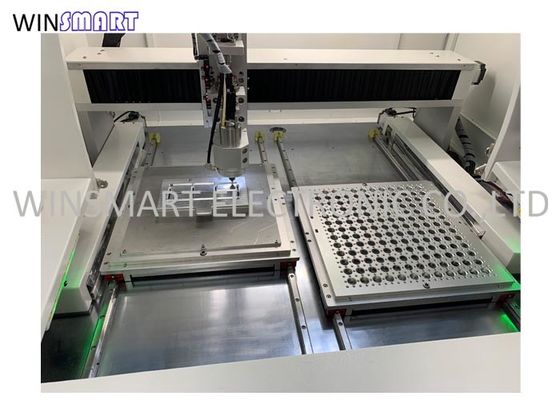

2. A tabela de deslizamento dois fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
3. AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
4. Tem a distribuição da verificação do tempo da vida e do sistema de alarme mordidos para lembrar o operador mudar a distribuição de bocados quando termina o corte de 120M. E distribuir o bocado primeiros 2mm cortou o primeiro ponto de trituração, meio 2mm cortou o segundo ponto de trituração, os últimos 2mm cortou o terceiro ponto de trituração para aumentar seu tempo da vida.
5. Instale sensores da segurança para assegurar a produção segura durante o corte.
6. Eixos opcionais com o custo diferente para cumprir exigências diferentes do orçamento.
FAQ do router do PWB:
1. : Que é tempo da vida de distribuir o bocado?
Q: 150-300 medidores.
2. : Pode este modelo cortar as placas de alumínio do PWB?
Q: Sim, pode.
3. : Que sobre o posicionamento do PWB?
Q: Gabarito personalizado uso para posicionar.
4. : Que é o eixo para o router inline do PWB?
Q: Alemanha SycoTec 4025.
5. : Como o empacotar?
Q: O router e o líquido de limpeza são empacotados no caso de madeira separado após o vácuo.
6. : São a instalação no local e o treinamento disponíveis.
Q: Sim, está disponível.
7. : Que é seus termos de entrega?
Q: Nós aceitamos o ex-trabalho, a CORRENTE DE RELÓGIO, o CIF, o DDU, o DDP, etc.
