Máquina visual de corte inferior do router do PWB do sistema PWB Depanelizer do CCD

Máquina visual de corte inferior do router do PWB do sistema PWB Depanelizer do CCD

Função do PWB Depanelizer:

Este router do PWB do depanelizer do PWB é usado para o singulation distribuído do painel do PWB com mais baixo esforço.

E usa uma tecnologia de corte livre de poeira para assegurar-se de que a placa separada esteja muito limpa e não precise nenhumas outras ferramentas de limpar a poeira após o corte. Esta operação convenientemente simples inteligentemente foi compreendida e projetada por muitos técnicos.

Descrição do PWB Depanelizer:

Este router do PWB do depanelizer do PWB é um tipo do equipamento que utilização principal o cortador de trituração que corre na alta velocidade para separar o multi PWB conectado de acordo com pré-redatar o trajeto. Pode substituir o manual que quebra ou defeitos de corte do V-corte ou perfuração, melhorar a qualidade de produto e reduzir a taxa da sucata. Esta máquina adota o sistema operacional o mais atrasado com relação homem-máquina. O trajeto de corte pode ser alterado pelo CCD alto do pixel que ensina e que edita, e pode igualmente ser alterado ponto por ponto.

PWB Depanelizer Advantange:

1. Opcional escolha/tabela trabalho duplo

2. Sistema da visão do PC e do CCD

3. Programação com coleção da compensação e de poeira

4. Disponível para placas máximas de 410x460mm

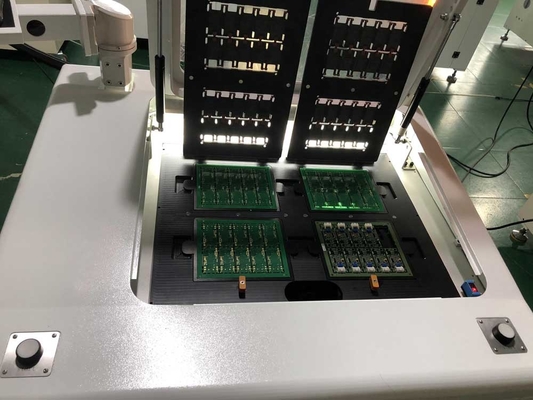

5. Praticável para placas máximas de 210x260mm para tabelas duplas, e permite este as tabelas duplas que correm para duas aplicações depaneling diferentes do PWB

6. Corte inferior com o sistema inferior da limpeza do vacuun, livre de poeira

Especificação do PWB Depanelizer:

Características do PWB Depanelizer:

1. Programação informática, sistema visual. O software de programação amigável, e são muito fáceis fazer um programa sem treinamento profissional.

2. Permita 460x410mm máximos PCBA, possa trabalhar como tabelas duplas para os painéis pequenos, apoiem 2 o tipo diferente aplicações pelo tempo.

3. Projeto de trabalho Open para carregar e descarregar, controle separado para cada tabela de trabalho.

4. Software amigável para a programação e a produção fáceis.

Dimensão do PWB Depanelizer:

Peças sobresselentes:

1. Eixo de reposição de SycoTec

2. Boa qualidade que distribui bocados

3. Gabarito personalizado

Distribuindo o ajuste dos bocados:

O bocado do roteamento do tempo da longa vida pode ser ajustado por 3 seções a cortar o total 150 medidores.

Após ter cortado 50 medidores, o bocado do roteamento abaixa 2mm para o corte da seção seguinte.

Condição da instalação do PWB Depanelizer:

1. O depanelizer do PWB deve ser instalado em um lugar ventilado e seco. Não o instale em um lugar que seja fácil de se corroer ou inflamável.

2. O router do PWB não deve ser instalado nos lugares expostos à luz solar e ao calor elevado.

3. Não coloque o router no lugar com vibração forte e colisão fácil.

4. Coloque o router na posição designada.

5. ajuste o nível do equipamento com um instrumento nivelado, e aperte então o parafuso do copo do pé.

6. Conecte a mangueira do coletor de poeira à poeira que recolhe o porto do router.

7. conecte a tomada de poder do coletor de poeira com o equipamento para confirmar o sentido da operação e o efeito da coleção de poeira. Se é invertida, substitua quaisquer duas das três linhas elétricas.

8. Exigências aterrando: conecte o router ao fio à terra da caixa de distribuição separadamente, e não o conecte com o outro equipamento em série.

Aplicação do PWB Depanelizer:

É amplamente utilizado em indústrias de transformação eletrônicas: Diodo emissor de luz, fonte de alimentação, computador, automotivo, aeroespacial, brinquedos, médico, etc.
