Detalhes do produto:
|
| Min Pin Pitch: | 0.2mm | tipo: | Máquina de solda |
|---|---|---|---|
| Tensão: | 220V/110V | Circunstância: | Novo |
| Pacote: | A exigência de clientes | Nome: | Máquina de ligação do calor do pulso |
| Destacar: | FFC à barra quente que solda,máquina do PWB de ligação do calor do pulso 110V,equipamento de solda da barra 110V quente |
||

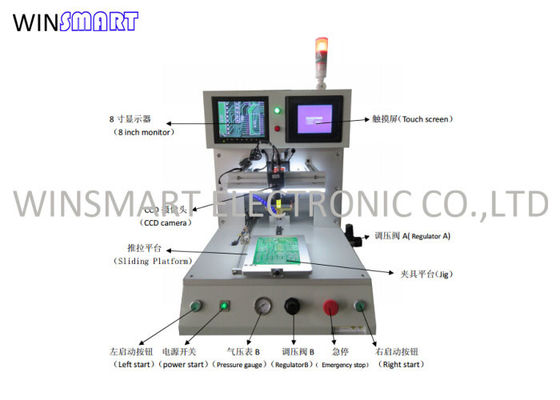

Máquina de ligação FFC do calor do pulso ao equipamento de solda da barra quente do PWB
Princípio da máquina de ligação do calor do pulso:
A fonte de alimentação quente da barra fornece a corrente para aquecer o thermode que é resistividade alta tal como W, Mo, si. A escalada da temperatura até algum valor para derreter o theTIN e a solda, quando a temperatura deixa cair para baixo, o workpiece é conectada pela LATA. Uma pressão está trabalhando com todo o processo e a temperatura é controlada exatamente pela fonte de alimentação do inversor de IGBT.
Características da máquina de ligação do calor do pulso:
1. De acordo com produtos diferentes, temperatura opcional para sua escolha.
2. A cabeça material original do thermode, assegura a pressão média
3. Tem a função do vácuo, mais fácil para o ajuste e o posicionamento.
4. Temperatura, espaço livre e elevada precisão do NC
5. Com o calibre de pressão digital, a amplitude da pressão pode ser pré-ajustada.
6. Controle do microcomputador, precisão alta e estábulo.
7. Curva programável que inclui pré-aquecer e a temperatura da solda de reflow.
8. Apropriado para todos os tipos da ABA, do TCP e da pressão do alto densidade soldadura a pressão de solda de FPC, de FFC e de PWB.
9. Controle preciso do PID, ângulo de fase para substituir a movimentação do pulso.
10. Menos Libration, menos ruído, evitando a tensão flutua
11. Curva da temperatura da exposição de tempo real e dados da temperatura.
12. Os dados de entrada do tela táctil, simplificam a operação.
Aplicação da máquina de ligação do calor do pulso:
Para uma variedade de friso da ABA, do TCP do alto densidade e de solda de FPC, de FFC e de PWB friso.
Especificação da máquina de ligação do calor do pulso:
| Tamanho da máquina | 590×640×620mm |
| Área de funcionamento | 200*170mm máximos |
| Peso da máquina | 89Kg |
| Pressão de ar de trabalho | 0.6-0.8Mpa |
| Quantidade do dispositivo elétrico | 1 |
| Tamanho da cabeça de Thermode | 40*3mm máximos |
| Precisão de solda | passo 0.2mm |
| Pressionando o tempo | 1~99.9s |
| Ajustes de temperatura | Tolerância ±5℃ de RT~500℃ |
| Pressão de solda | 1~20Kg |
| Ajustes de temperatura | Dois |
| Ambiente de trabalho | 10-60℃, 40%-95% |
| Fonte de alimentação | AC220V±10% 50HZ, 2200W |
| Modo do alinhamento | Monitor do CCD + do LCD |
| Modo de alimentação | Manual |
| Começando o modo | Tecla "Iniciar Cópias" da imprensa |
| Plataforma da rotação | Controle do cilindro, tolerância<0> |
FAQ da máquina de ligação do calor do pulso:
Q: Que é tempo de ciclo da solda?
: 5-15 segundos.
Q: Há alguma exigência especial?
: Deve aplicar a pasta da solda nas almofadas antes de soldar.
Q: Que é passo mínimo do pino?
: 0.15mm
Q: Que é o material da cabeça do thermode?
: Liga do molibdênio.
Q: Como manter a cabeça do thermode?
: Cabeça por favor limpa do thermode diária e para certificar-se de seu nivelamento pelo moedor.
